10V Blocker

2026年02月13日　カテゴリー：自作エフェクター（アナログ）

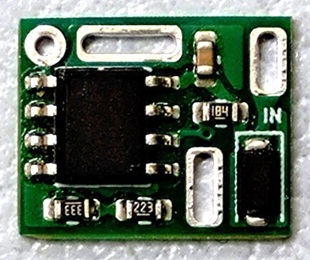

10V以上の電圧が入力されると、電源供給を遮断するモジュールです。誤って高い電圧をエフェクターに接続した場合に、回路を保護することができます。KiCadデータ・説明書はGitHubにあります。

→ 販売ページはこちら。

開発記録

現在普及しているパワーサプライは、多くの機種で電圧を上げる機能が搭載されており、簡単に12Vや18Vを供給することが可能になりました。ただ、定格電圧が低い部品が使われているエフェクターに高い電圧が供給されると故障してしまいます。こうしたケースを防止するための対策を考えることにしました。

まず、単純に定格電圧が高い部品を使用するという対策が考えられます。コンデンサは、多少大きいものが必要になることがあります。オペアンプは、低電圧向けのものが採用できなくなります。また、回路方式によっては電圧の違いにより音が変わってしまいます。よって、コストはかかりますが電源部に何かしらの回路を追加する方針で以下のものを考えました。

回路図

過電圧検出電圧がデータシート記載の1.34Vとは違い、実測1.42Vでした。個体差とは思えない値なので、データシートのミスかもしれません。内蔵MOSFETのオフ時の抵抗値はデータシートになく、数百kΩとそこまで高くないようです。消費電流がかなり低い場合は注意が必要ですが、エフェクターの場合には問題ないでしょう。

出荷前に10V～10.3Vで遮断されることを確認しています。抵抗値を変えると遮断電圧を調整できます。
