Effects Bakery MECHA-BAGEL OVERDRIVE 解析

2026年08月18日　カテゴリー：修理・改造・解析

本ページの情報および回路図はメーカーの公式情報ではなく、独自のリバースエンジニアリングに基づくものです。内容に誤りが含まれる場合があります。また、営利目的（商用）での利用を禁止します。

The information and schematics on this page are unofficial and based on independent reverse engineering. They may contain inaccuracies. Commercial use is prohibited.

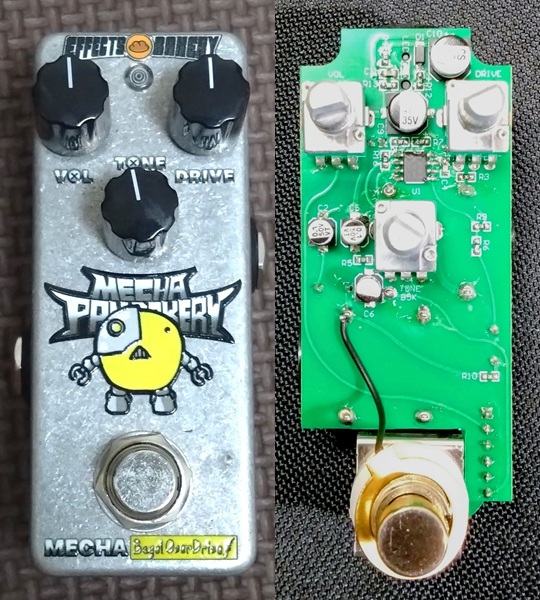

ジャンク品として入手したEffects Bakery MECHA-BAGEL OVERDRIVEを修理し、解析しました。

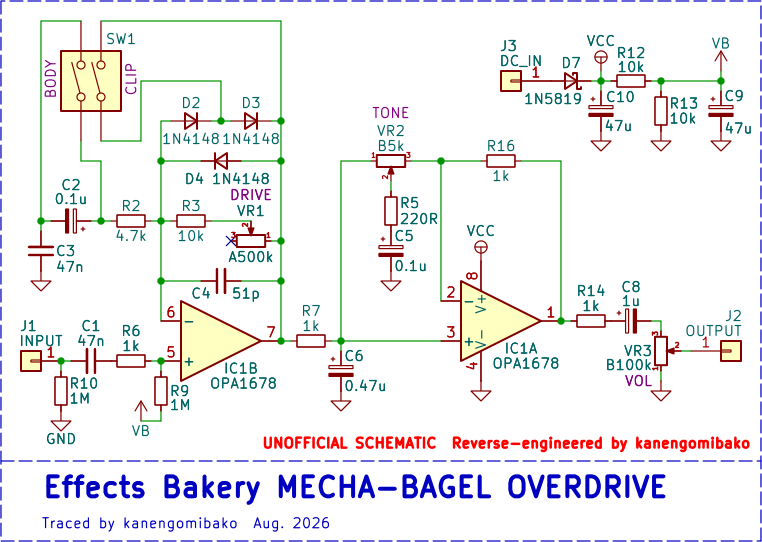

■ 回路図

入出力のバッファがなく、BAGEL OVERDRIVEよりもシンプルになっています。故障していたのは増幅部のフィルムコンデンサC3（47nF）で、これを交換すると正常動作となりました。

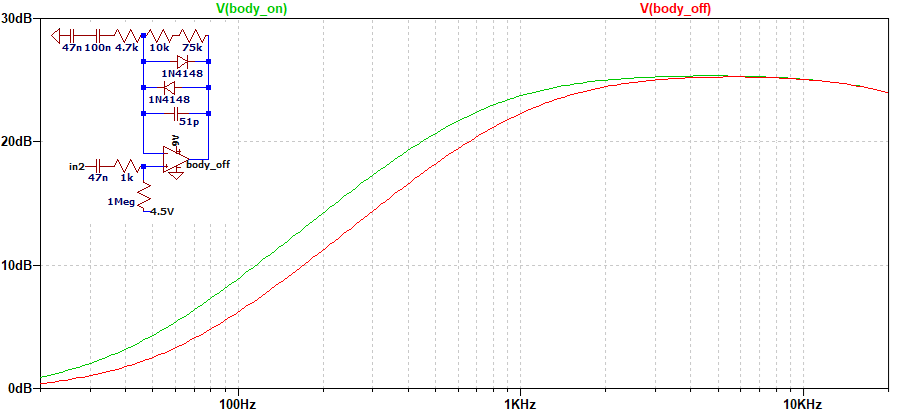

BODYスイッチ（DRIVE 50%）

オンにするとゲインが上がり、チューブスクリーマーとほぼ同じになります。

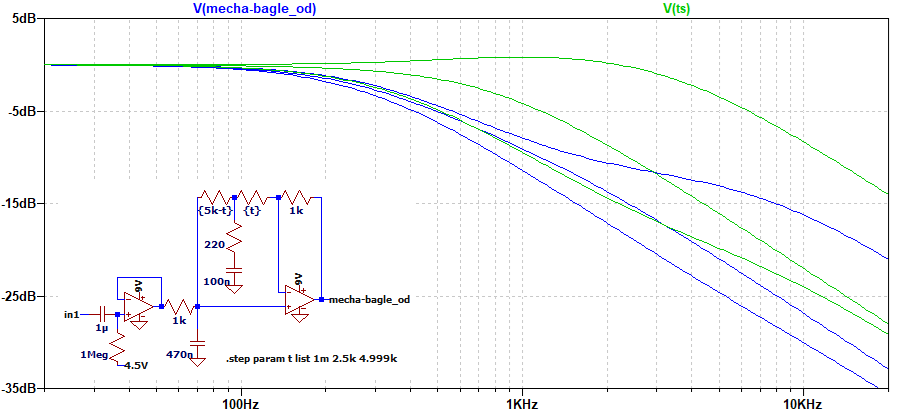

TONE 0% → 50% → 100%

チューブスクリーマーよりも高音域カットが大きく、TONEの可変幅が狭いです。
