PT2399 Chorus

2009年01月04日　カテゴリー：実験等

Rebote Delayに使われているPT2399というディレイ専用のデジタルICがあります。これを使ってコーラスを作ってみようという案です。

コーラスは簡単に言うと「ディレイタイムを周期的に変化させるディレイ」です。単純にRebote DelayにLFO（Low Frequency Oscilｌator：低周波発振器）を入れてやれば出来そうな気がします。

DIYstompboxesというサイトでEcho Baseという同じ発想のエフェクターの回路図があったと思うので気になる人は探してみてください。

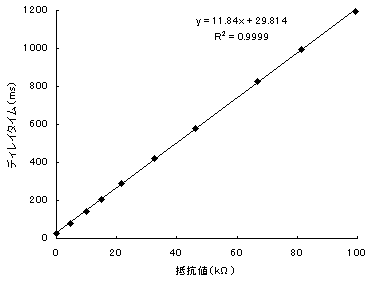

とりあえずブレッドボード上でPT2399のデータシートにある回路を組んでみました（ありあわせの部品なので多少値は違いますが）。でも低インピーダンスじゃないとダメみたいで前にバッファを入れます。そしてデータシートのように抵抗値とディレイタイムの関係を測定してみました（下グラフ）。

比例関係にあるのがわかります。Y軸切片からディレイタイムの最小値は約30msのようです。そこから5kΩごとに約60ms増えていく感じです。コーラスに使うにはギリギリのディレイタイムかもしれません。

抵抗値があまり0に近すぎるとノイズが入るようです。TONEPADではそこらへんを考えているのかも。あと、ディレイタイムを長くするほど、リピートを重ねるほどディレイ音が歪んできます。50kΩ（630ms）ぐらいが限度でしょう。

でLFOをつけてみます。LFOによる電圧の揺れを抵抗値の揺れに変換するわけですが、それにはトランジスタやフォトカプラが使えそうです（私もよくわかってないですが…）。

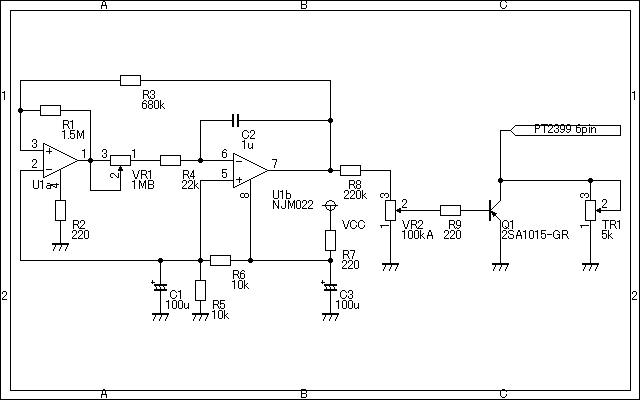

LFOはZombieChorusのを使ってみました。そしてEcho Baseに倣ってFET（2SK30ATM-GR）を使ってみました。するとコーラス音が出ました！しかしDepthのポイントがすごく狭いです（ほとんど一点）。

今度はフォトカプラ（TLP521）を使ってみました。やはりコーラス音は出るんですが、ポイントが狭いです。

どうやら結構シビアな調整が必要なようです。私はLFOのことを全くわかってないので、勉強してから再挑戦したいと思います。どうせなら変態的にしてみたいところです。

＜以上2008年4月8日、以下2009年1月4日追記＞

しばらく放置していましたが、Rebote Delay 2.5にEcho BaseのLFOをつけてみました。


トリマーを2kぐらいに合わせるとコーラス音が出ました。でもやっぱり普通のアナログコーラスの音のほうがいいです…トリマーなしでRebote Delay 2.5のディレイポットを使うとディレイ音にモジュレーションかかって怪しい音が出せますので、これはこれでよいかもしれません。

というわけで結局コーラスを作ることは失敗に終わりました。そのうちgarrettaudioで安く手に入るV3102とV3207を使って（できればMXRサイズで）コーラスを作ってみたいと思います。
