Noah'sark PURPLE 解析
2026年08月08日 カテゴリー：修理・改造・解析
本ページの情報および回路図はメーカーの公式情報ではなく、独自のリバースエンジニアリングに基づくものです。内容に誤りが含まれる場合があります。また、営利目的（商用）での利用を禁止します。
The information and schematics on this page are unofficial and based on independent reverse engineering. They may contain inaccuracies. Commercial use is prohibited.

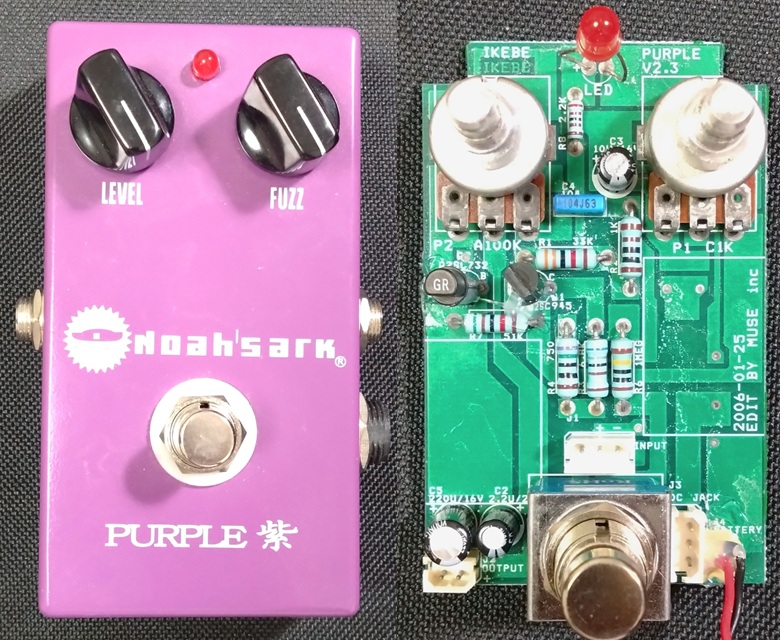

Noah'sark PURPLEを解析しました。基板裏面のモールドは、Noah'sark GREENと同様に燃料用アルコールに漬けてはがしました。

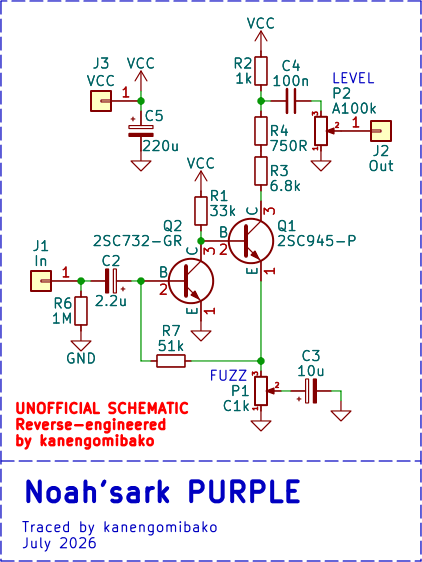

■ 回路図
Fuzz Faceスタイルのファズです。シリコントランジスタ2種類が使われていますが、選別されているかどうかは不明です。R2はよく使われる330Ωではなく1kΩなので、音量が大きめとなっています。
