ARION MTE-1 TUBULATOR 解析・改造

2026年07月27日　カテゴリー：修理・改造・解析

本ページの情報および回路図はメーカーの公式情報ではなく、独自のリバースエンジニアリングに基づくものです。内容に誤りが含まれる場合があります。また、営利目的（商用）での利用を禁止します。

The information and schematics on this page are unofficial and based on independent reverse engineering. They may contain inaccuracies. Commercial use is prohibited.

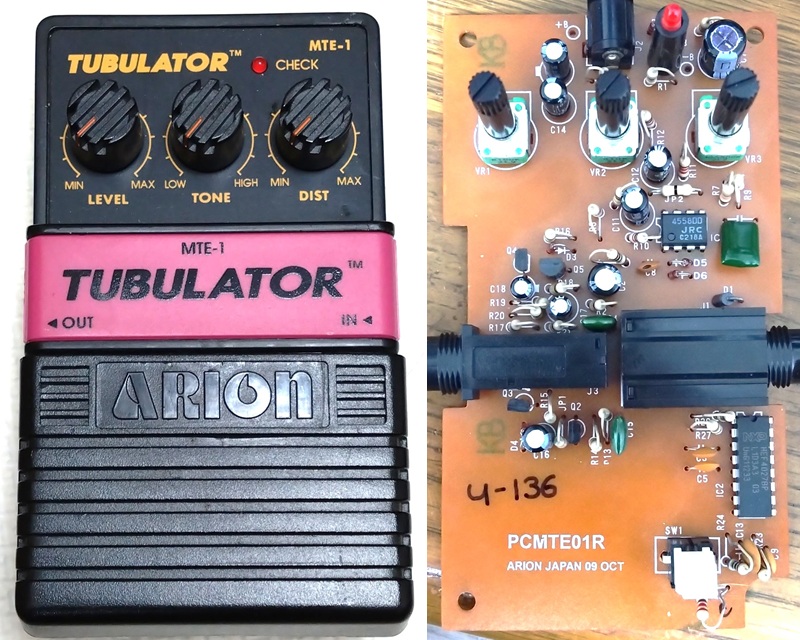

ARION MTE-1 TUBULATORのトゥルーバイパス化とリハウスを行いました。

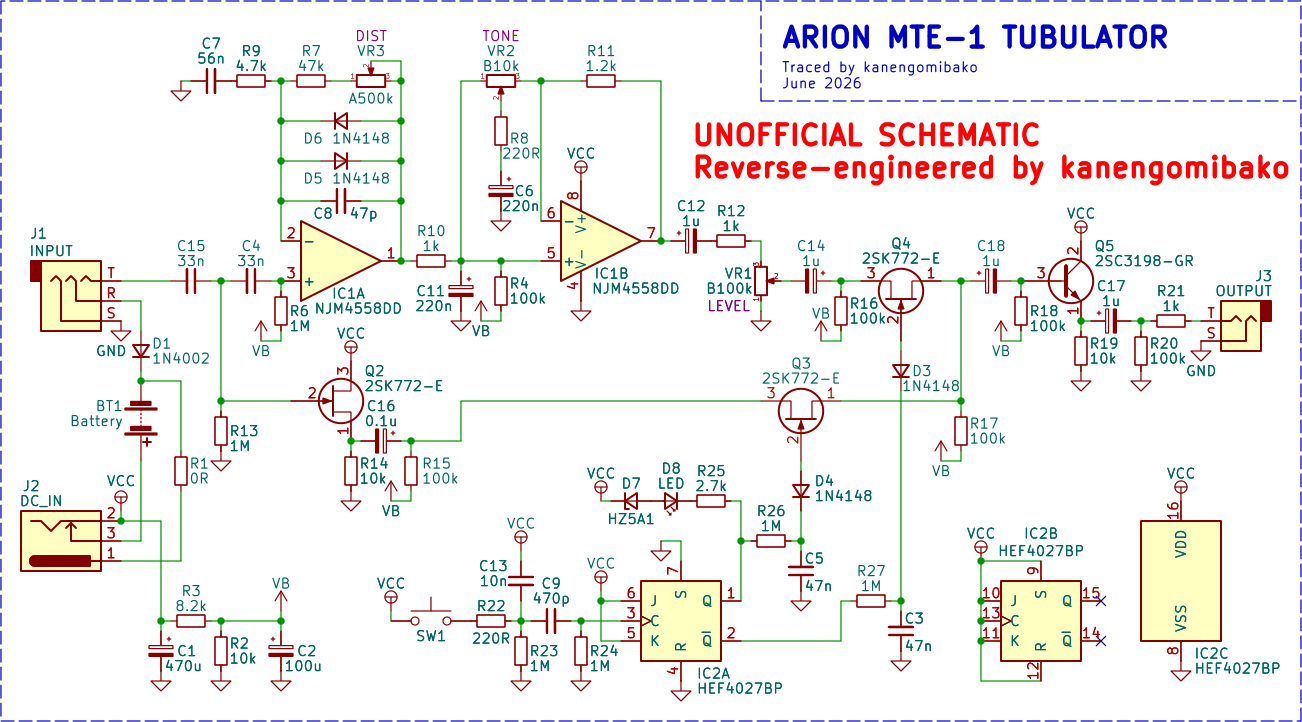

■ 回路図

古いARIONエフェクターはBOSSのACAアダプター（12V程度）が前提の仕様となっています。詳細は下記ページをご参照ください。

こいち時間 - ARION SCH-Z STEREO CHORUS（PSA仕様化・DRY KILL改造）

今回は比較的新しい個体だったので、通常の9Vアダプターに対応しており、R1が0Ωとなっています。

▽シミュレーション

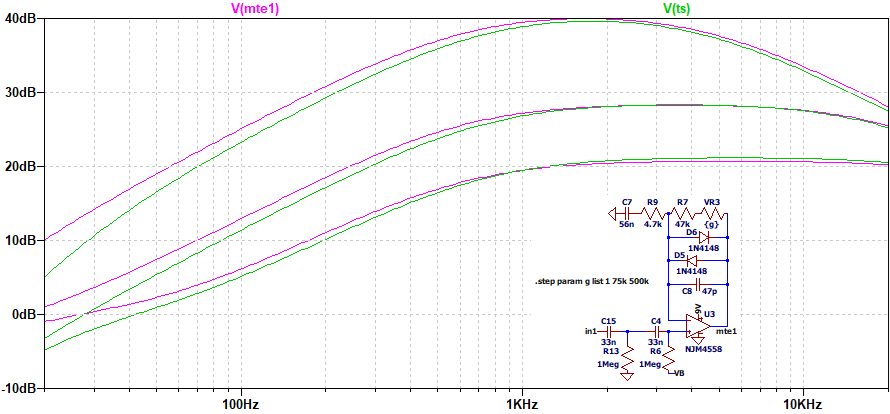

増幅部（DIST 0% → 50% → 100%）

チューブスクリーマーとの比較です。似ていますが、少し違いはあります。

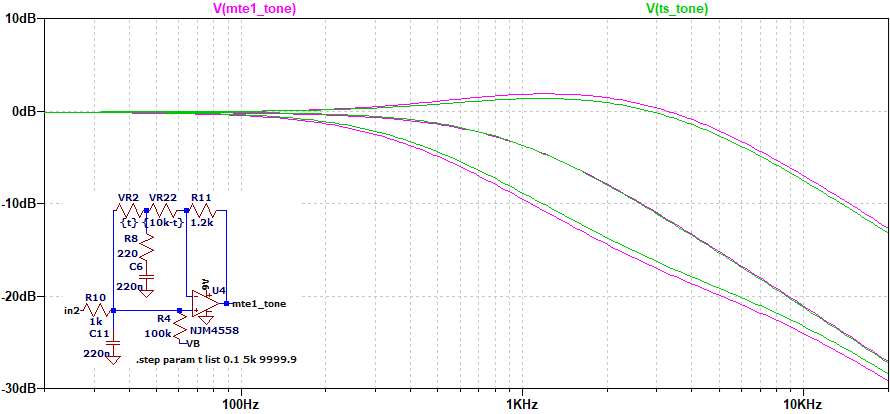

TONE（0% → 50% → 100%）

チューブスクリーマーとの比較で、音量が同じになるよう調節してあります。TUBULATORの方がわずかに可変幅が広いです。

■ トゥルーバイパス化・リハウス

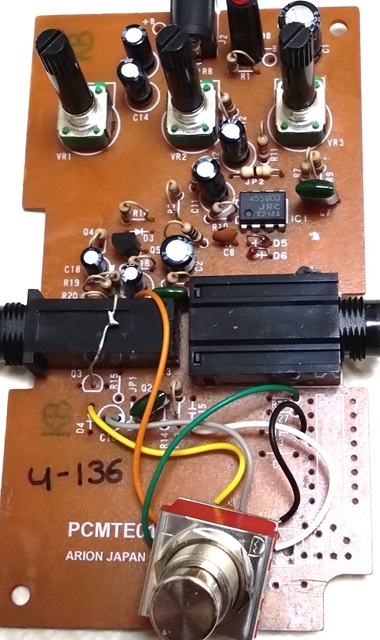

松美庵のARION MTE-1 トゥルーバイパス化のページの通り、部品の除去とジャンパーの追加を行います。既存の配線パターンを一部利用し、配線が簡単になるようにしました。

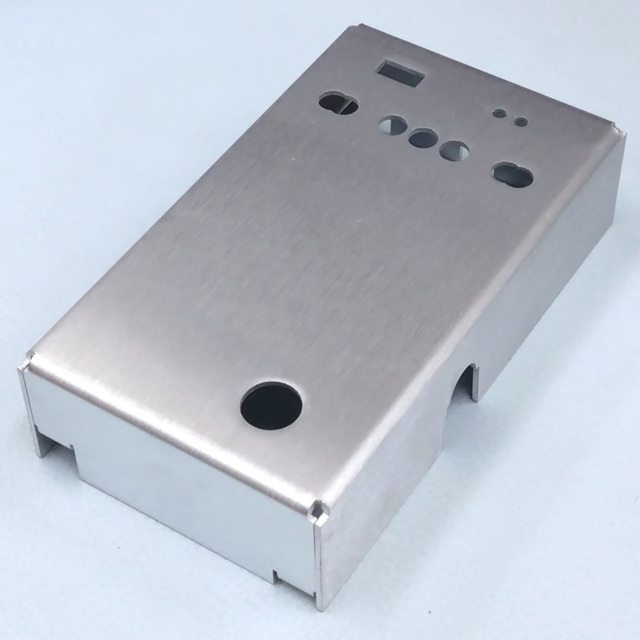

ARIONエフェクターをリハウスできる専用ケースを設計し、JLCCNCの板金加工サービスに注文しました。

→ 販売ページはこちら

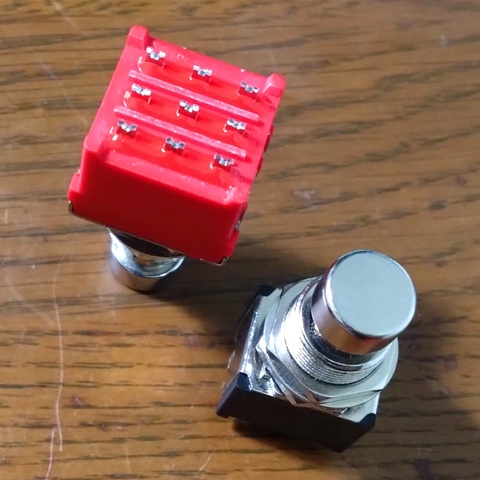

高さに余裕がないため、通常サイズの3PDTフットスイッチは端子を短く切る等の工夫が必要です。できれば小型のフットスイッチを使う方がよいでしょう。

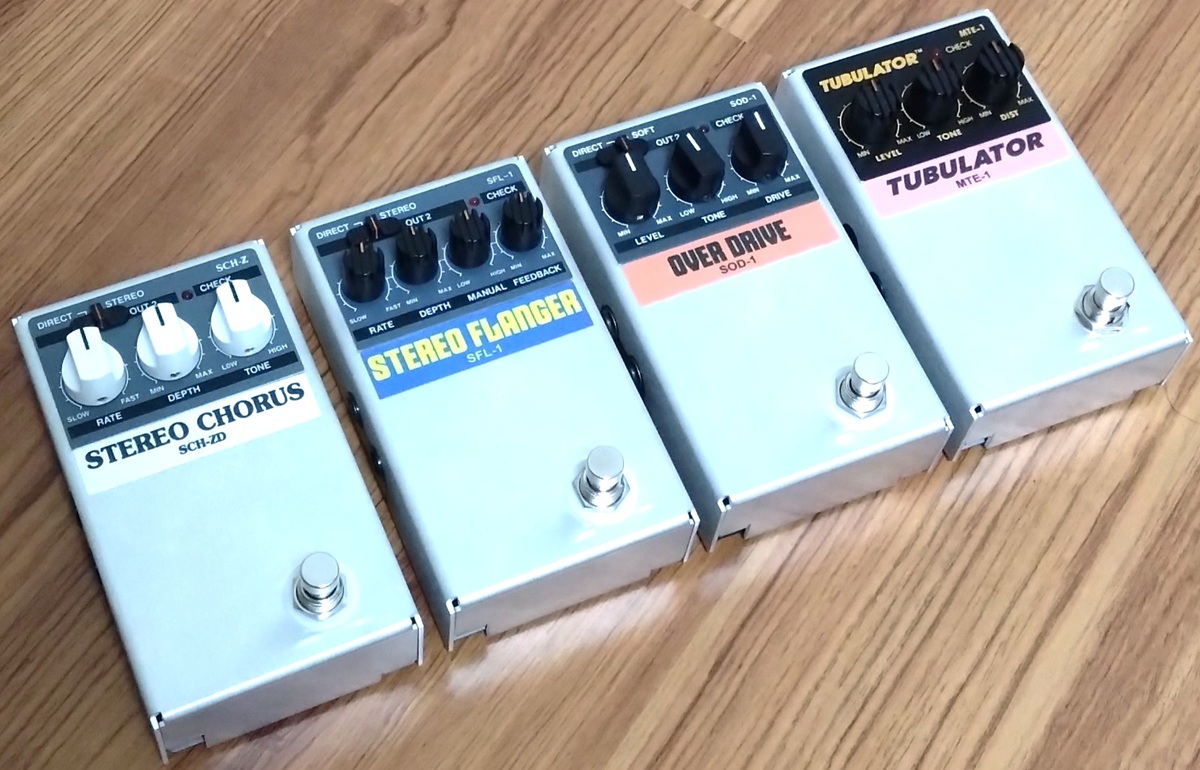

他にもいくつかのペダルをリハウスしました。TUBULATOR以外はトゥルーバイパス化していません。

ペダ吉氏の情報によると、TUBULATORのフォントはFutura（太字）、SFL-1のフォントはOthello（クローンフォント：Velvet）とのことでした。上写真のラベルのフォントは、ITC Souvenir Std Bold（SCH-ZD）、Velvet（SFL-1、SOD-1）、Avenir Next Cyr Heavy（MTE-1）を使っています。
