Photogenic DS-1000 Distortion 解析

2026年07月18日　カテゴリー：修理・改造・解析

本ページの情報および回路図はメーカーの公式情報ではなく、独自のリバースエンジニアリングに基づくものです。内容に誤りが含まれる場合があります。また、営利目的（商用）での利用を禁止します。

The information and schematics on this page are unofficial and based on independent reverse engineering. They may contain inaccuracies. Commercial use is prohibited.

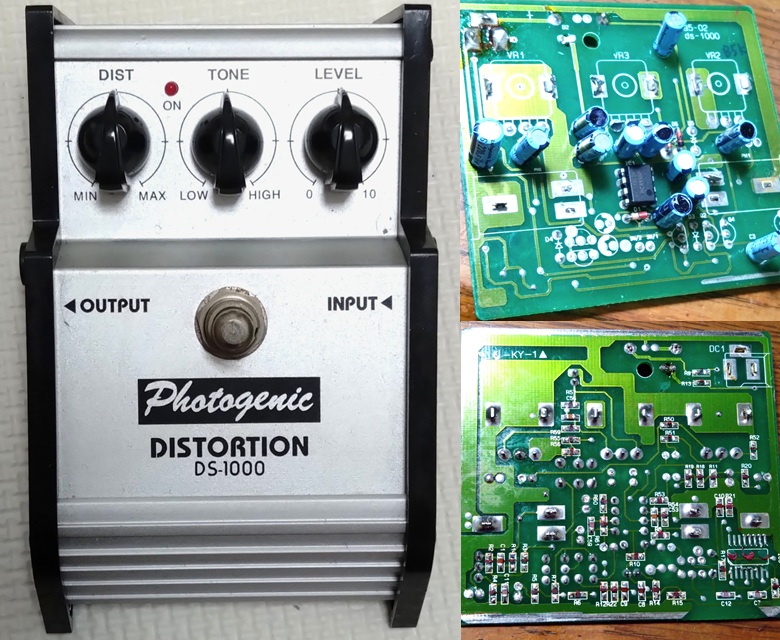

Photogenic DS-1000 Distortionは、キョーリツコーポレーションのPhotogenicブランドで販売されていたディストーションのようです。低価格なエフェクターは他の有名エフェクターと同じ回路となっていることが多いですが、トーンの動きが独特だったため回路を調べてみることにしました。

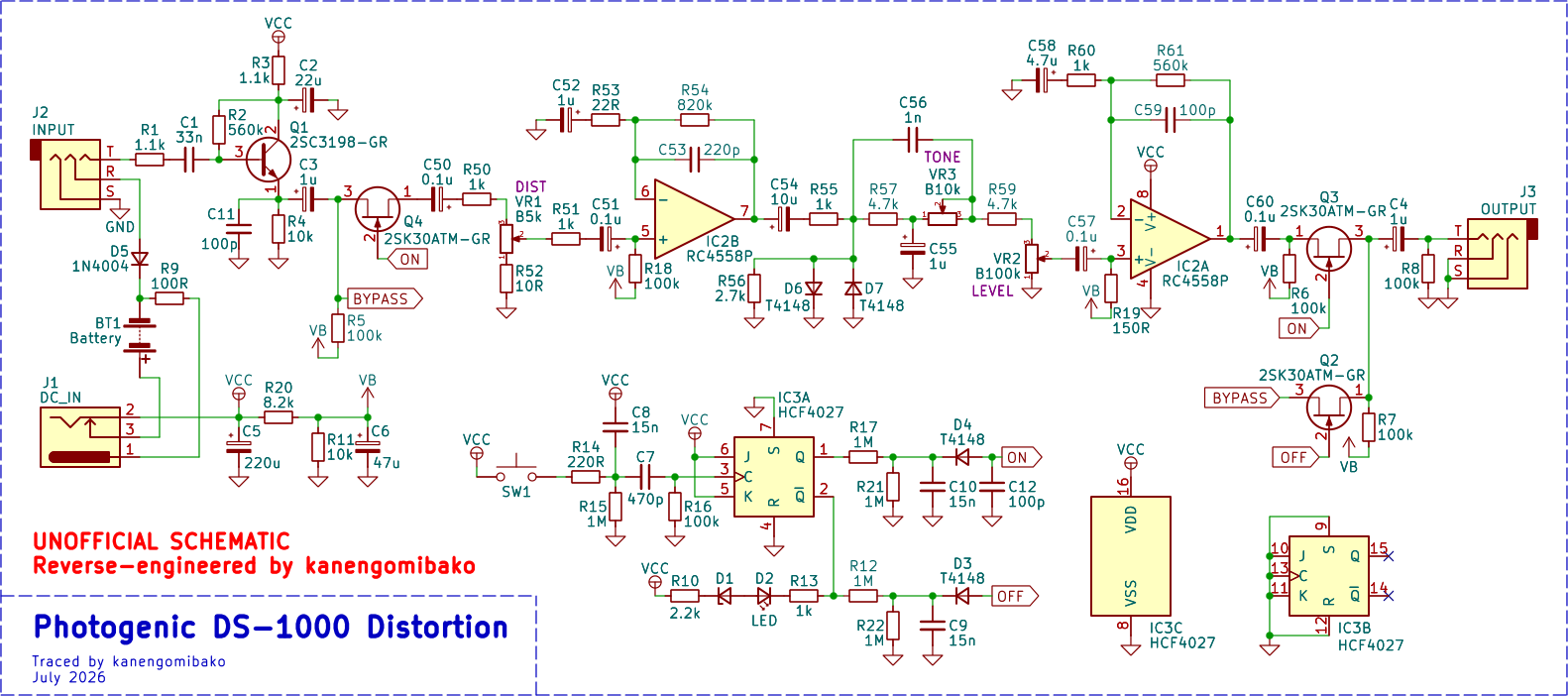

■ 回路図

オペアンプの増幅率が固定され、TONEにブリッジTフィルターが使われている独特の回路となっています。Effects Databaseには他のブランド名で同じ筐体のものが掲載されていますが、詳細は不明です。この回路の元になったエフェクターの情報をお持ちの方は、ご連絡いただけると助かります。

■ シミュレーション

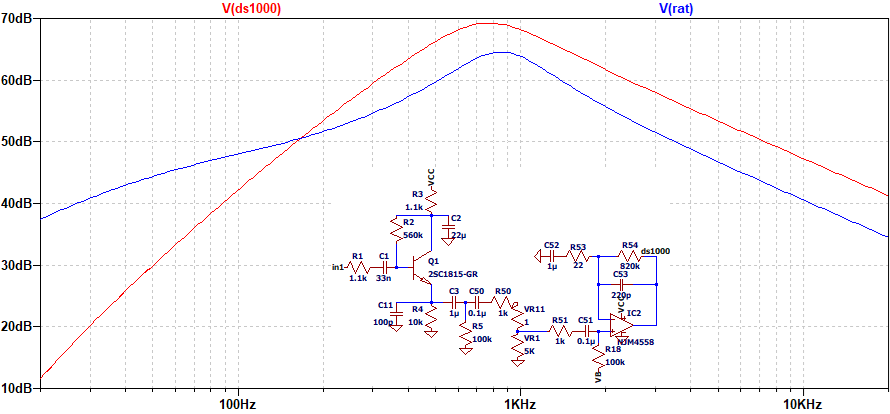

増幅部（DIST 100%）

オペアンプによる増幅は極度に高いゲインに設定されていて、前段のポットで減衰させることにより歪みを調整します。オペアンプの利得帯域幅積（GBW）の影響で高音域が低下し、結果的にゲイン最大のRATと同様の中音域のピークとなっています。

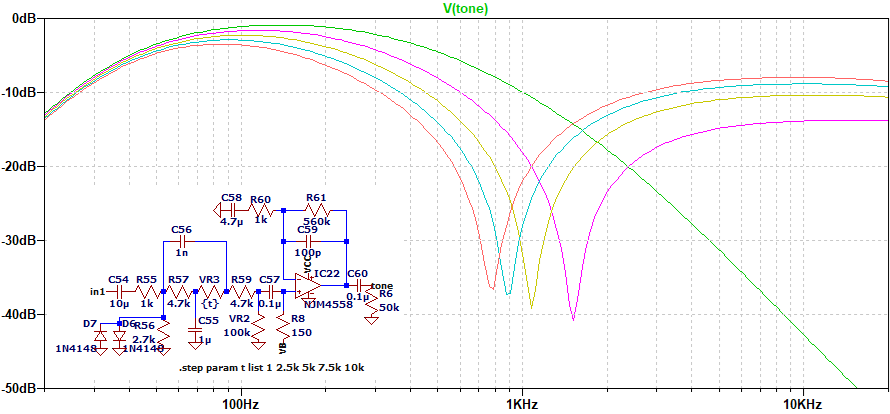

TONE

高音域と、谷となる周波数が変化します。同様の回路がAMZに掲載されていますが、他に採用例は見かけません。後段では150Ωという小さい抵抗で信号が減衰し、オペアンプで大きく増幅されています。このようにするとSN比の悪化といった問題が起きてしまうため、通常はあまり推奨されない設計です。
