Universal Audio UAFX Dream '65 Reverb Amplifier
修理・特性測定

2026年06月20日　カテゴリー：修理・改造・解析

ノイズのみが出るジャンク品のUAFX Dream '65を手に入れたので、修理し特性を測定しました。


■ 修理

起動時、SPEAKERのLED点灯位置の移動が繰り返されます。このとき、動作チェックを行っているようで、通常はすぐに動作可能な状態になります。今回は消費電流が600mA程度まで上がる異常な状態になり、そのせいで再起動を繰り返しているようでした。

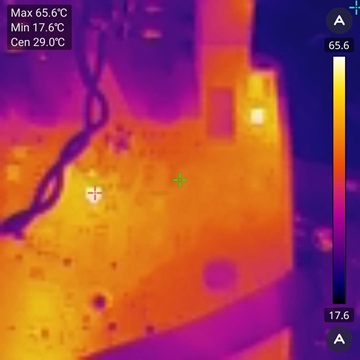

オペアンプの電源電圧を確認すると、負電源がショートに近い状態（数十Ω）で-2V程度しか出ていませんでした。ショートに近いということはどこかに異常な発熱がありそうなので、サーモグラフィーを使ってみました。

中央にある負電圧生成用のダイオードに発熱がありました。入力ジャック横のオペアンプにも発熱があったので、これを交換することにしました。

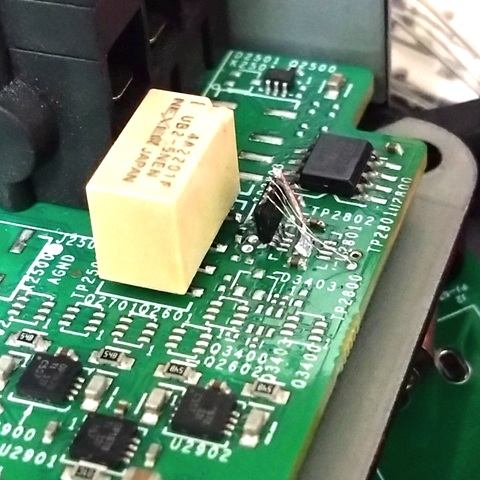

このオペアンプは裏面にサーマルパッドがあるので、ホットエアーで取り外しました。横のリレーが邪魔でSONパッケージの取り付けは困難なので、VSSOPパッケージを立てて取り付け、後ほどハックルーで固めました。

これで電源の問題がなくなって無事に起動し、修理完了です。

後日もう一台同機種のジャンク品を入手したのですが、それも同じ位置のオペアンプが故障していたので同様の修理を行いました。何か共通の故障原因があるのかもしれません。

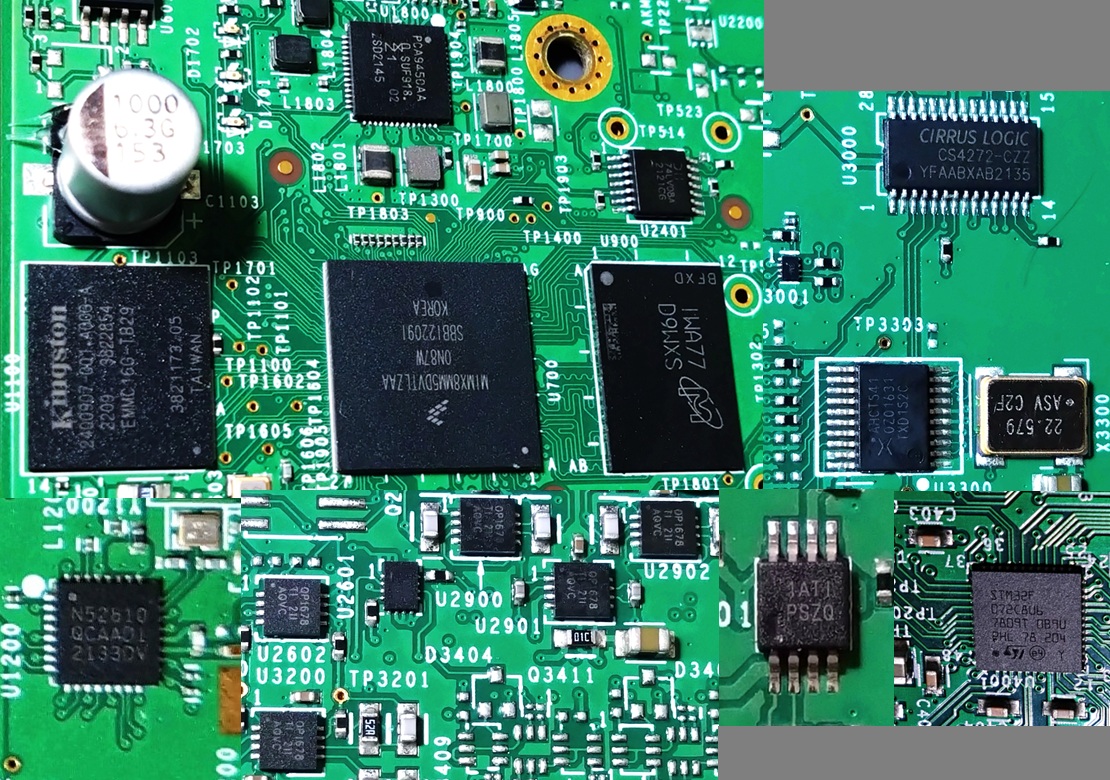

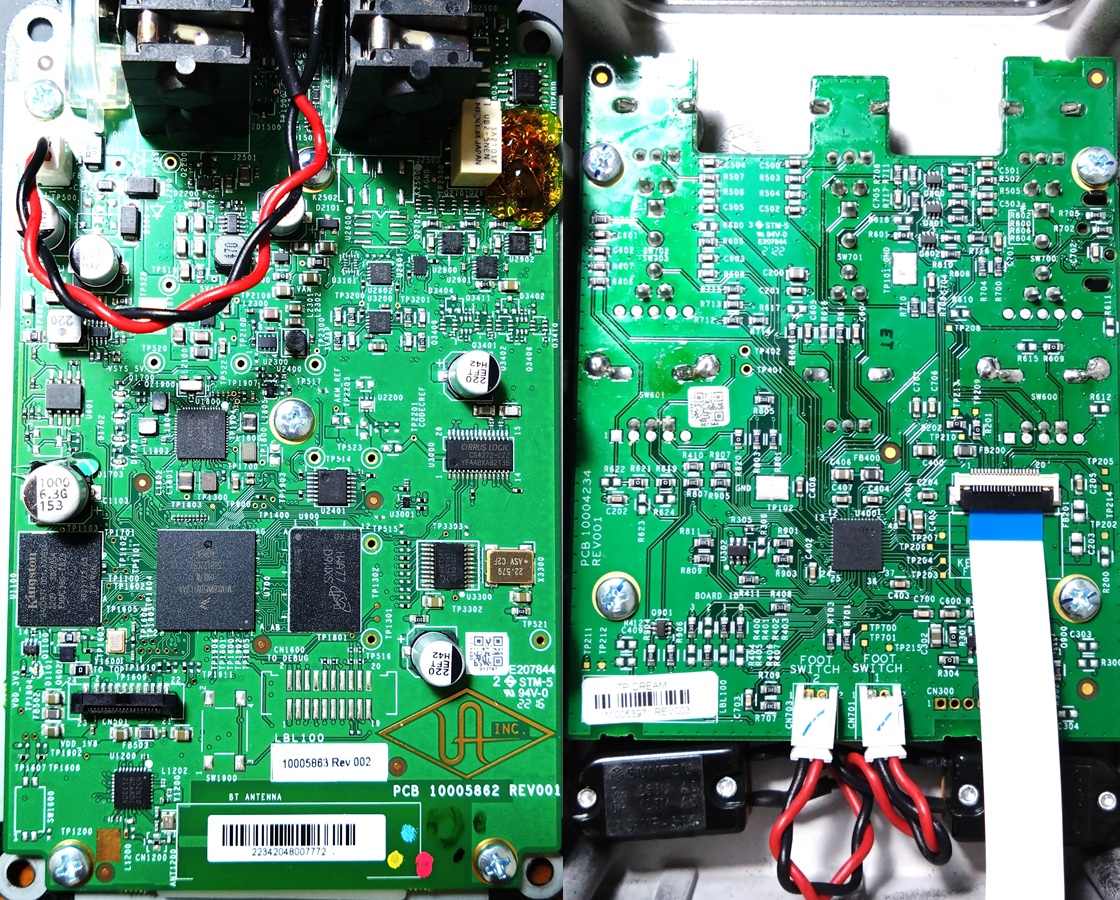

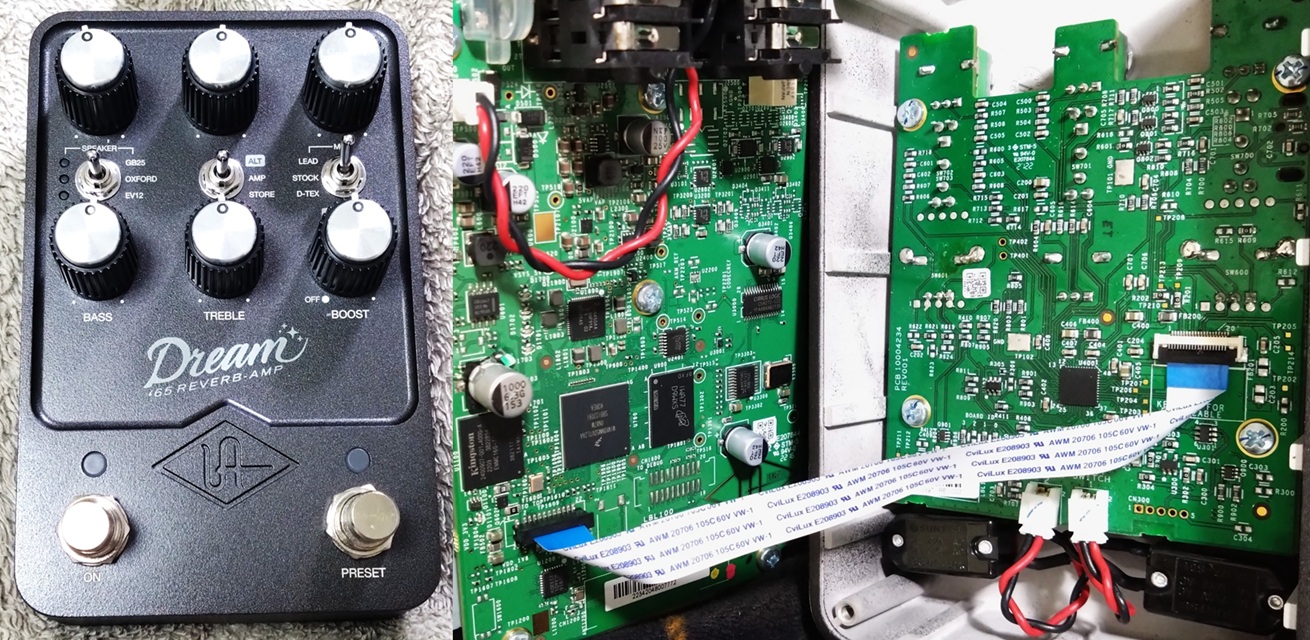

■ 基板画像

＜主なIC等＞

MIMX8MM5DVTLZAA: i.MXアプリケーション・プロセッサ 1800MHz
PCA9450: 電源管理
EMMC16G-TB29: フラッシュメモリ
nRF52810: Bluetooth SoC
CS4272: オーディオコーデック
MT53E128M32D2DS-053 WT:A: SDRAM
74LV08A: 4回路2入力ANDゲート
74AHC541: 8回路バッファ/ラインドライバ
UB2-5NEN: リレー
OPA1678: オペアンプ
OPA2156: オペアンプ
MP2314: 降圧スイッチングレギュレータ
TPS7A30: 負電圧リニアレギュレータ
STM32F072C8U6: マイクロコントローラ 48MHz

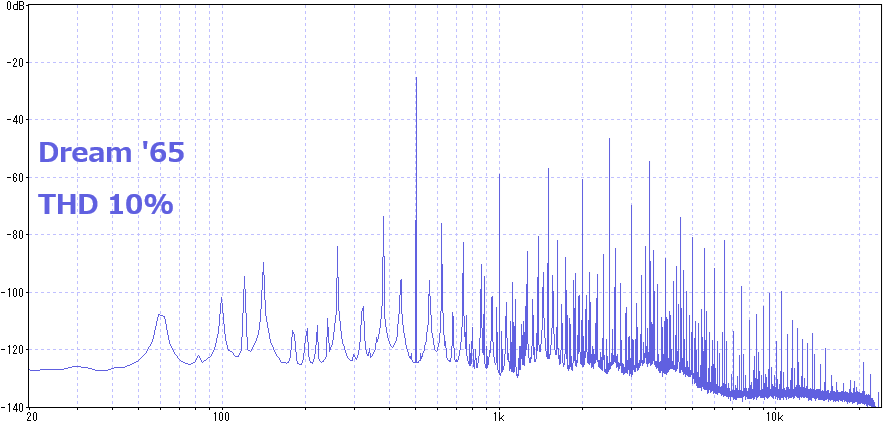

■ 特性測定

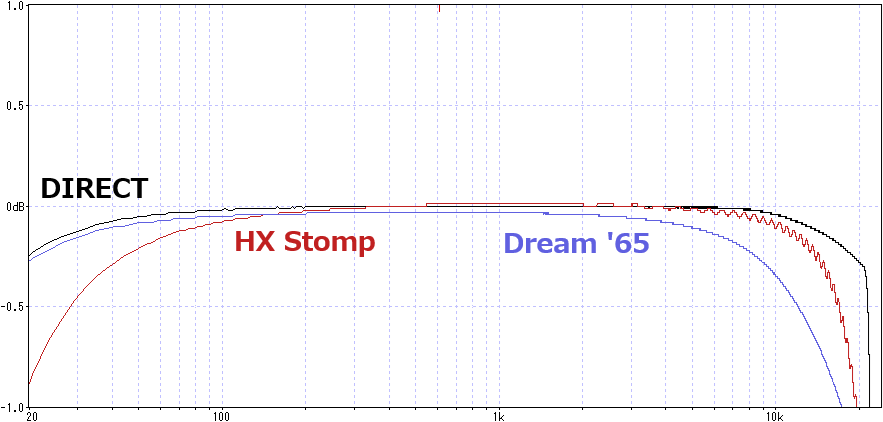

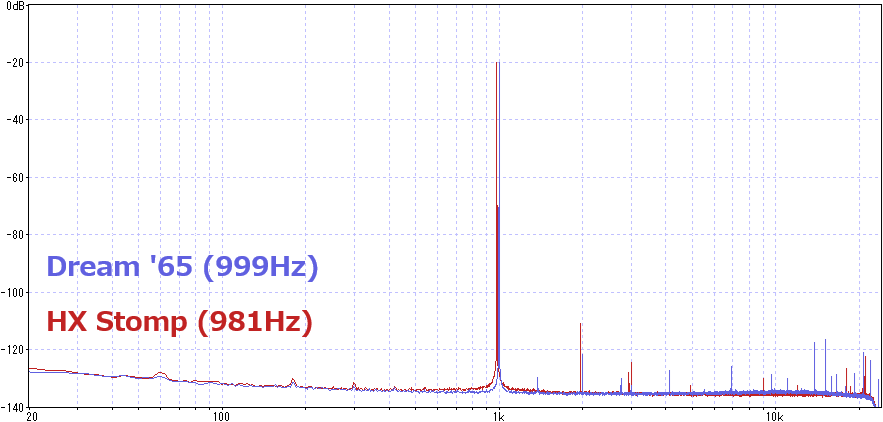

＜バイパス音＞

レイテンシーを測定すると、バイパス時は0、エフェクトオン時は約2.2msでした。バイパス時はアナログのバッファを通っているだけだと思われます。

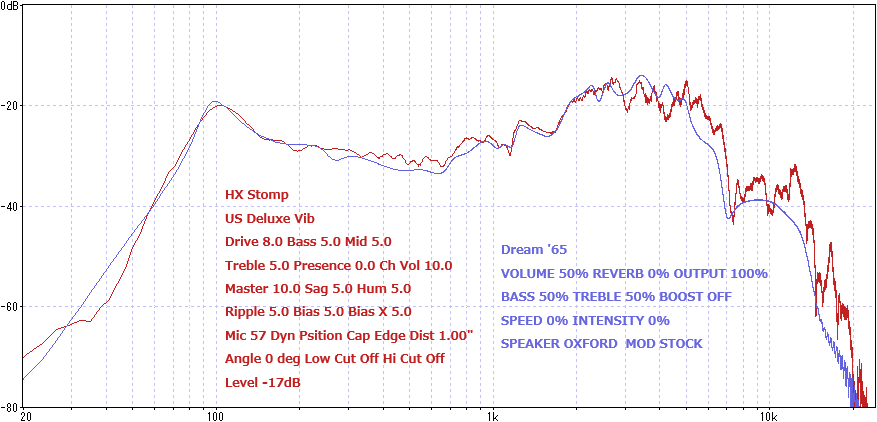

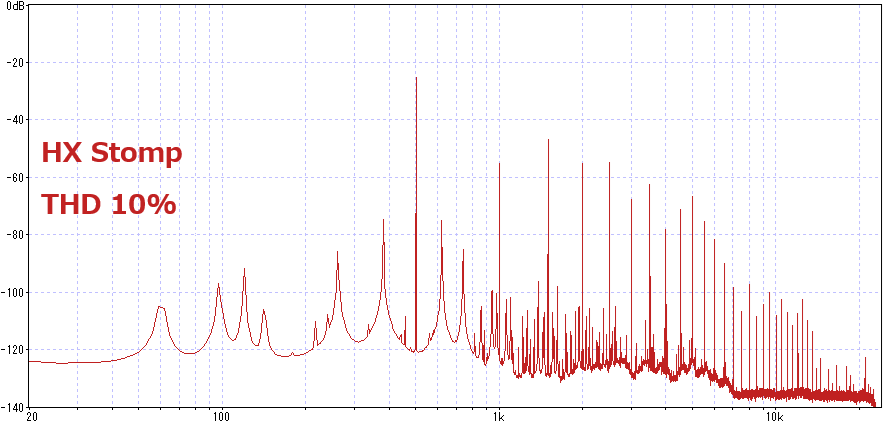

＜HX Stomp US Deluxe Vibとの比較＞

Fender Deluxe Reverbのモデリングとされている、HX StompのUS Deluxe Vibと比較します。
