Y.O.S.ギター工房 Smoggy Overdrive 解析

2026年03月07日　カテゴリー：修理・改造・解析

本ページの情報および回路図はメーカーの公式情報ではなく、独自のリバースエンジニアリングに基づくものです。内容に誤りが含まれる場合があります。また、営利目的（商用）での利用を禁止します。

The information and schematics on this page are unofficial and based on independent reverse engineering. They may contain inaccuracies. Commercial use is prohibited.

Y.O.S.ギター工房 Smoggy Overdriveは、評価の高いペダルで不定期に販売されています。高額なペダルですが、回路がどのようなものか気になったため解析してみることにしました。

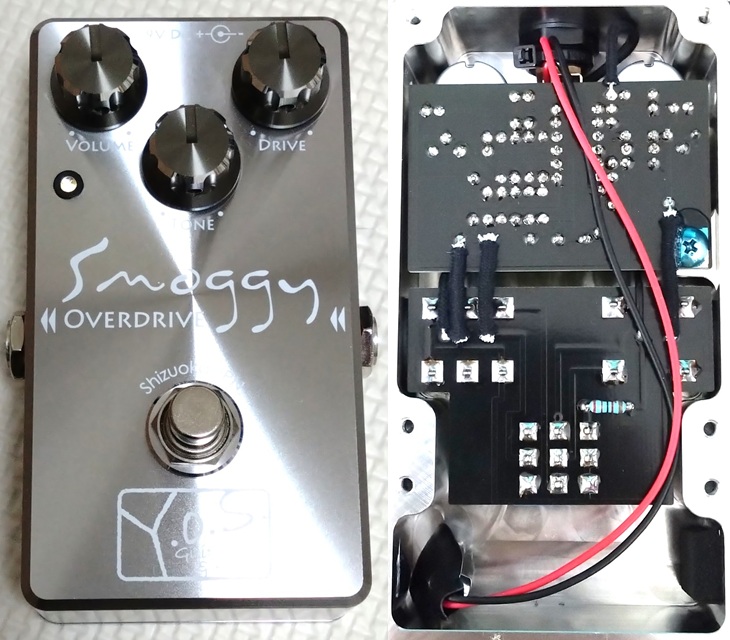

【基板】

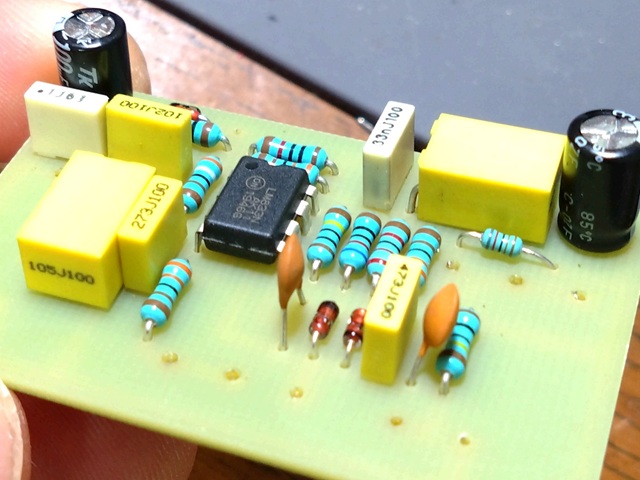

基板は1層構成で、感光基板だった初期型に合わせた設計になっていると考えられます。高級ペダルとしては珍しく、部品は一般的なものが使われているようです。ポットはアルプスアルパイン製、ダイオードはオンセミ製でした。

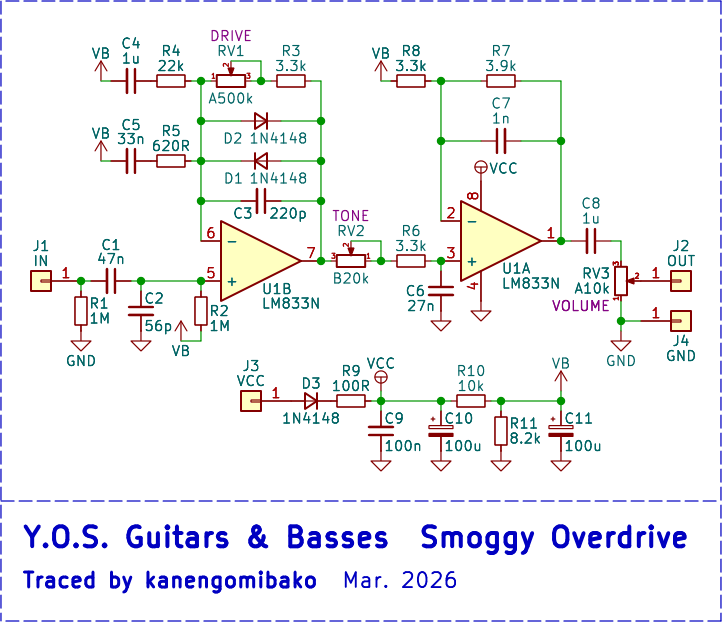

【回路図】

非反転増幅2段とローパスフィルターのトーン回路ということで、Timmy Overdriveと類似していることがわかります。公式ブログでもベストギアと評されているので、Timmyが元になっているのは間違いなさそうです。

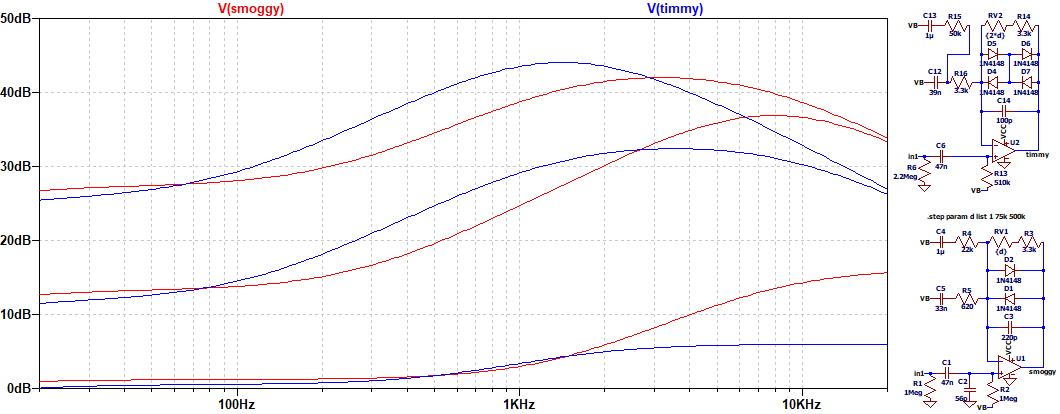

DRIVE 0% → 50% → 100%

Timmy（Bass最小）との比較です。Smoggy Overdriveは高音域側の方が大きく増幅されます。

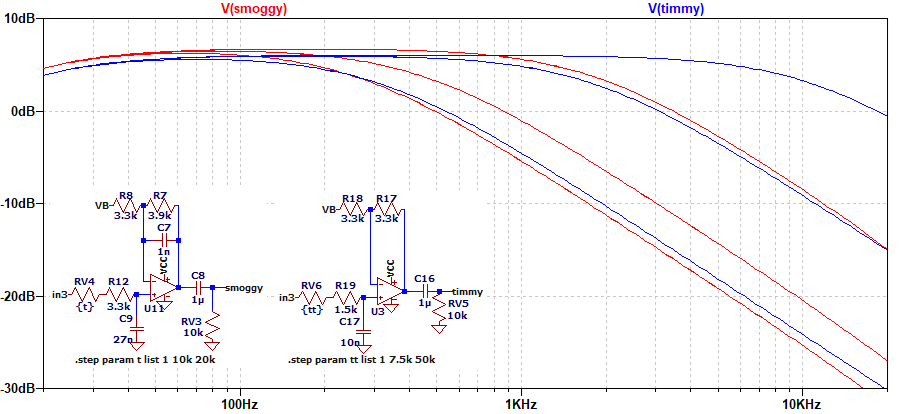

TONE 0% → 50% → 100%

Timmyの方が高音域側の調整幅が広くなっています。Smoggy Overdriveは前段で高音域側が増幅されやすいので、トーン回路では高音域をカットする方向に調整されていると思われます。
