USB PDでGT-1000COREとHX STOMPを動かす

2024年07月29日　カテゴリー：実験等

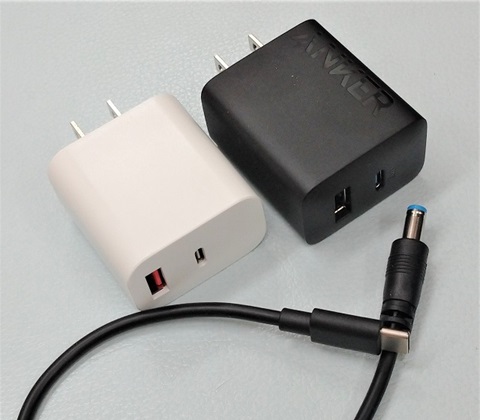

USB Power Delivery（以下USB PD）のACアダプターからBOSS GT-1000COREやLINE 6 HX STOMPへ電源供給し、問題がないかどうか検証します。今回使用したものは以下の通りです。

・GT-1000CORE 純正ACアダプター PSB-1U
・HX STOMP 純正ACアダプター NSA27EP-090300
・Anker Charger (20W, 2-Port)
・秋月電子スイッチングACアダプター(USB ACアダプター) PD20W Type-A/Type-C
・USB Type-C PDトリガーケーブルセンターマイナス PDC-09VM
・2.5mmプラグ⇔2.1mmジャック DC変換ケーブル（HX STOMP用）

【電圧・電流測定】

GT-1000CORE
純正：9.26V 376mA　Anker：8.96V 426mA　秋月：9.18V 421mA
HX STOMP
純正：9.03V 923mA　Anker：8.95V 908mA　秋月：9.17V 904mA

【ノイズ測定】

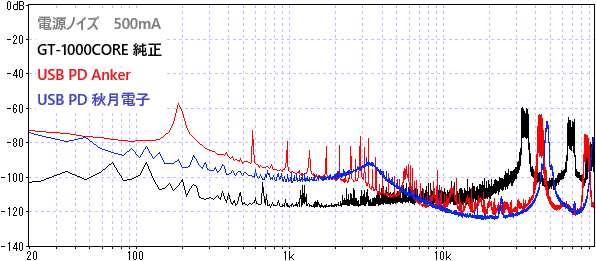

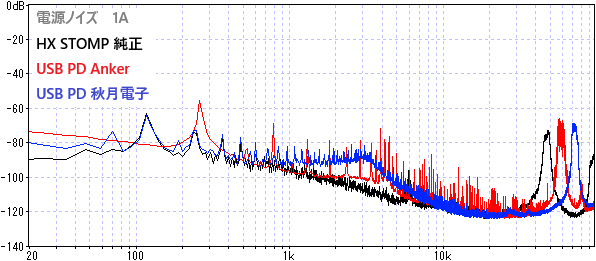

それぞれの電源を直接オーディオインターフェイスに接続

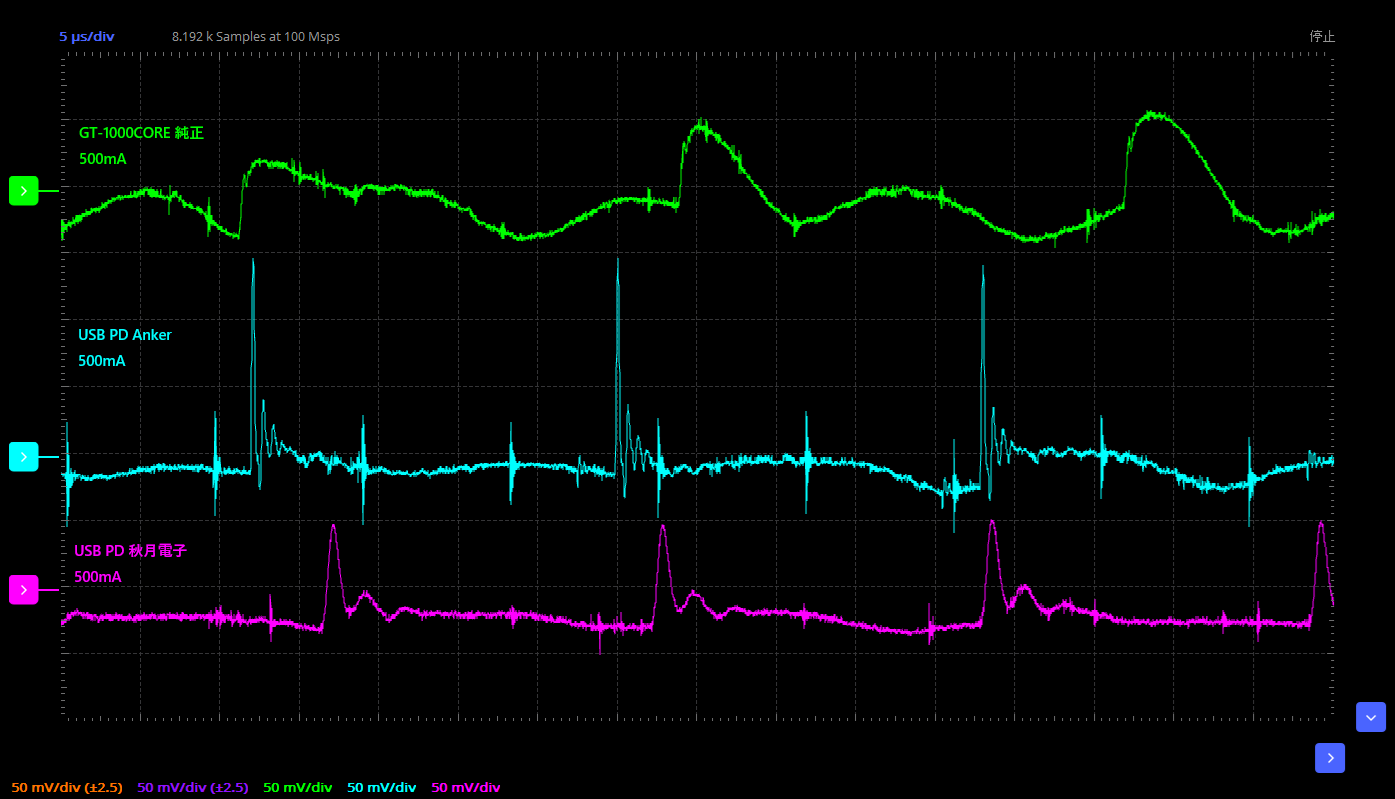

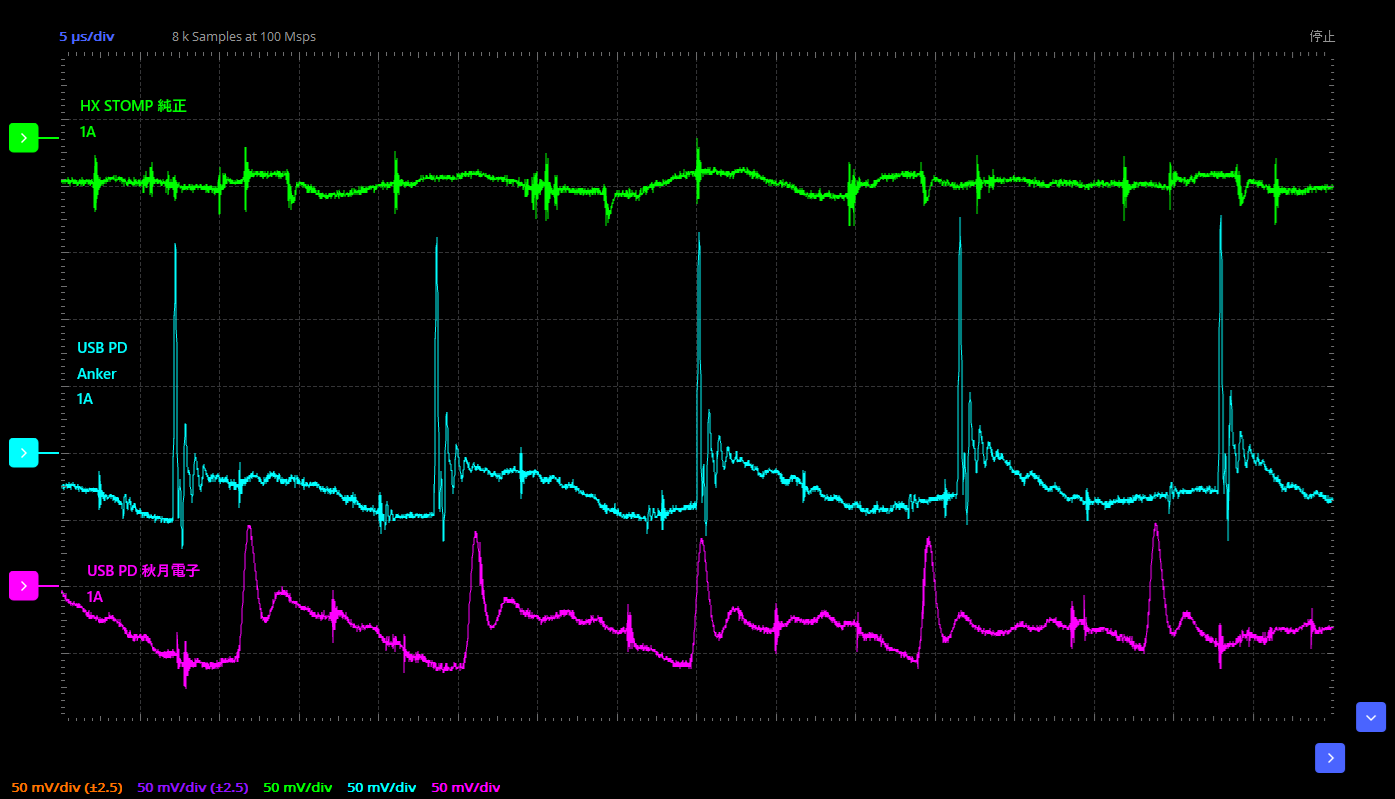

オシロスコープ（ADALM2000）で計測した波形

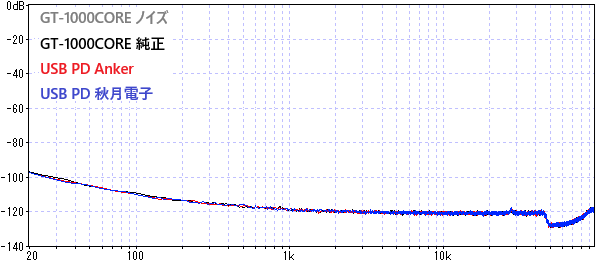

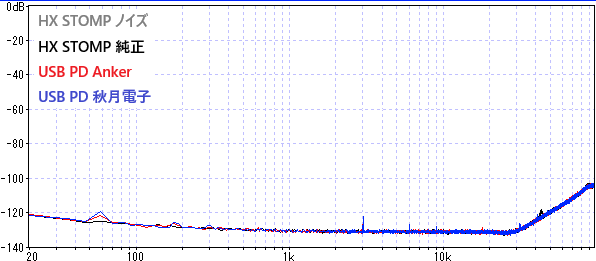

それぞれの電源を用いて動作させた場合のGT-1000CORE／HX STOMPの出力からのノイズ

純正ACアダプターよりも、USB PDの方がノイズが多いです。しかしながら実際の出音にはほとんど差が見受けられず、問題なく動作しています。やはり機器内部でしっかりノイズ対策されているのでしょう。もちろん、誤動作の可能性は全くないとは言い切れません。しかしながらコンパクトなボードを組みたい場合に、USB PDのACアダプターやモバイルバッテリーを利用するのは有用な選択肢だと思います。
