エフェクター電源はなぜセンターマイナス仕様なのか

2024年01月20日　カテゴリー：メモ・雑記

• センターマイナスの機器が多かった

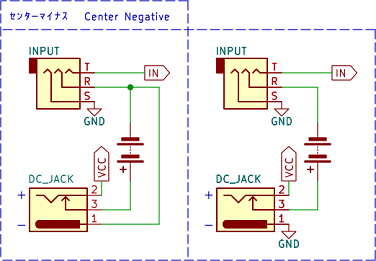

  通常の電子機器では電源のプラス側にスイッチがあります^*1。プラス側で電池と外部電源を切り替えるとなると、DCジャックは必然的にセンターマイナスにする必要が出てきます（実際1990年頃まではセンターマイナスのACアダプターが多かったらしい）。しかし、エフェクターではすでに電池のマイナス側を電源スイッチにしています。また、DCプラグの抜き差し頻度が高めで、周りには金属ケース等のショートする要因（GND）があふれているので、他の機器とは状況が違うように思います。

  *1 電気工事士技能試験では、感電等の事故防止のため非接地側（＋）にスイッチを入れることとされています。ただしエフェクターのような低電圧の小型機器では、電源マイナス側のスイッチでもよいことが多いと思います。



• 接触不良対策
  DCジャック・プラグの構造上、スリーブ側よりチップ側の方が接触不良が起きやすいです^*2。非絶縁型のパワーサプライや分岐DCケーブルで複数のエフェクターを接続している場合、シールドケーブルとDCケーブルでGNDが繋がるため、チップ（GND）の接触不良時に電源供給が途絶えないという利点があります。特にバッファードバイパスだとバイパス時も電源が必要なため、電源は死活問題です。

  *2 チップ側の接触が安定するよう工夫されたフォークタイプのプラグがあります。



• センタープラスでは電池と衝突する（Nana's Effectorさんからご指摘いただきました。）
  下図はDCジャックの内部構造で、プラグを挿入する時はチップが最初に接触します。抜き差しする時、チップだけが接続される瞬間があるということになります。（マル信無線 MJ-10 データシートより抜粋、改変）

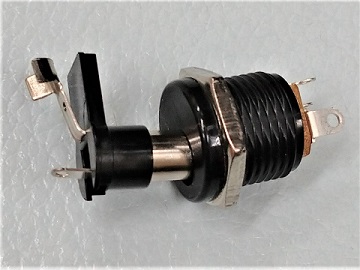

  また、下写真のようにプラグが外れかかっていると、チップだけが繋がっている状態（半挿し）になります。

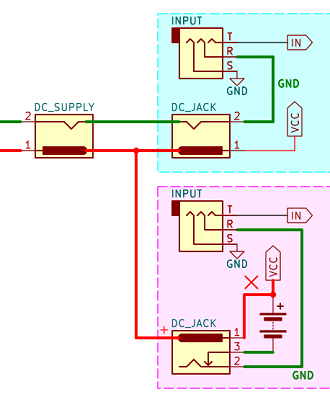

  この状態を踏まえて、センタープラスのエフェクター2台に外部電源を分岐させて接続する場合を以下に示します。

  GNDはシールドケーブル、DCケーブルによって全て接続されています。下側のエフェクターにDCプラグを挿入する途中（もしくは半挿し状態の時）、外部電源のプラスと電池のプラスが繋がっている状態になり、電池や外部電源に悪影響を及ぼします。このような状況を想定してセンタープラスが採用されなかった可能性が考えられます。
