BOSS OD-3 OverDrive 解析

2021年12月31日　カテゴリー：修理・改造・解析

本ページの情報および回路図はメーカーの公式情報ではなく、独自のリバースエンジニアリングに基づくものです。内容に誤りが含まれる場合があります。また、営利目的（商用）での利用を禁止します。

The information and schematics on this page are unofficial and based on independent reverse engineering. They may contain inaccuracies. Commercial use is prohibited.

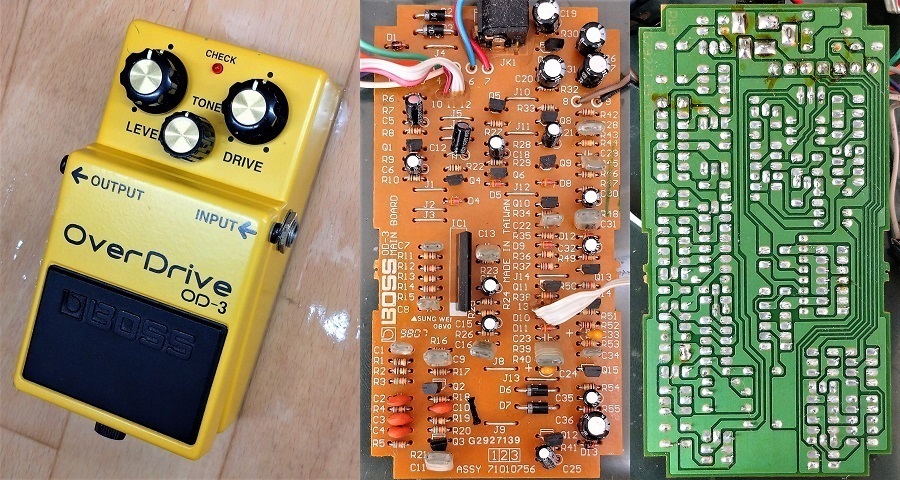

ジャンクで手に入れたBOSS OD-3（1998年製）ですが、残念ながら（？）ポットにガリがある程度で、問題なく音が出ました。基板を見てみると、出回っている回路図と違う部分が見受けられたので、トレースしてみることにしました。

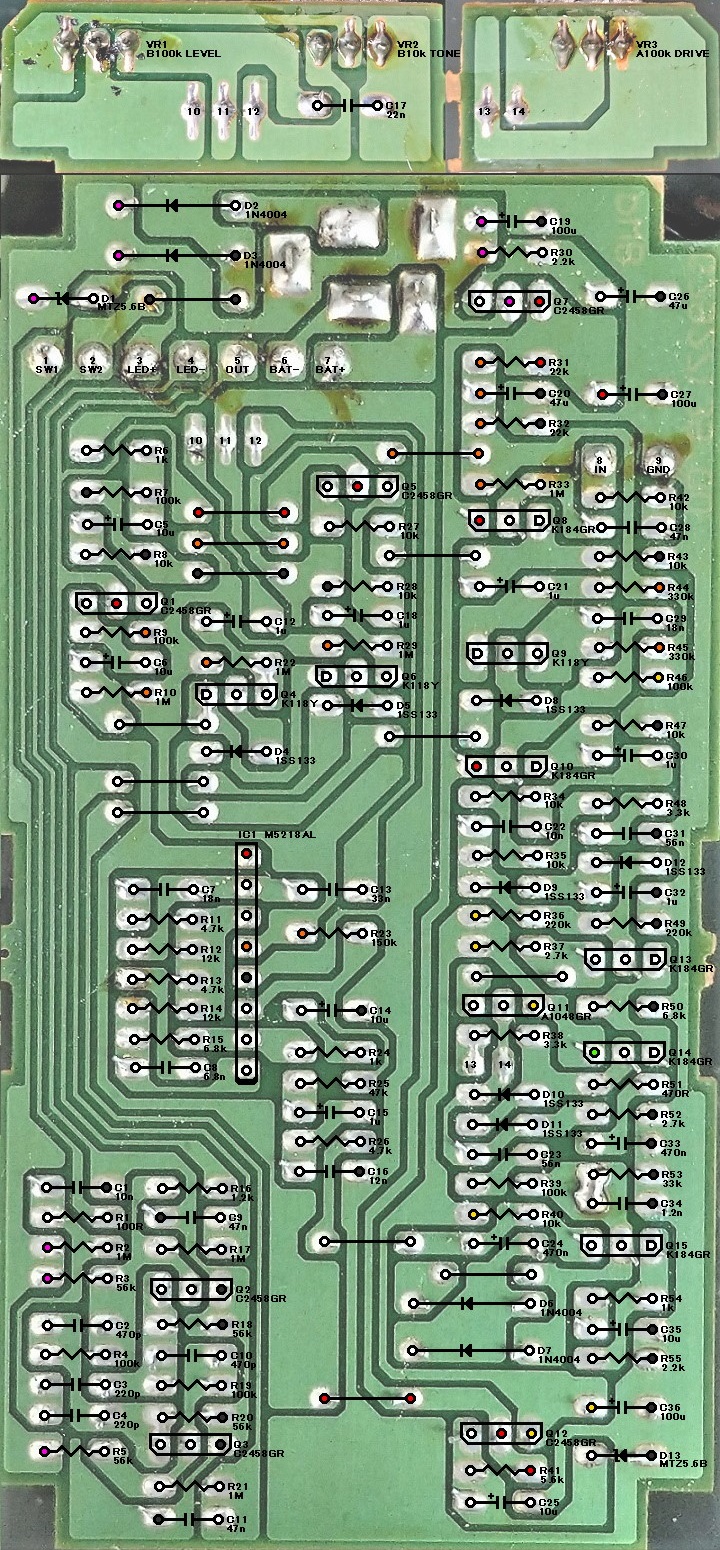

▽基板画像
部品面から見た画像です。わざわざ部品の向きがそろうようにレイアウトされています。ツェナーダイオードは2つとも5.6Bという表記で、発売時期が近いTR-2と同じMTZ5.6Bと判断しました。他の汎用ダイオードもTR-2と同じと思われます。

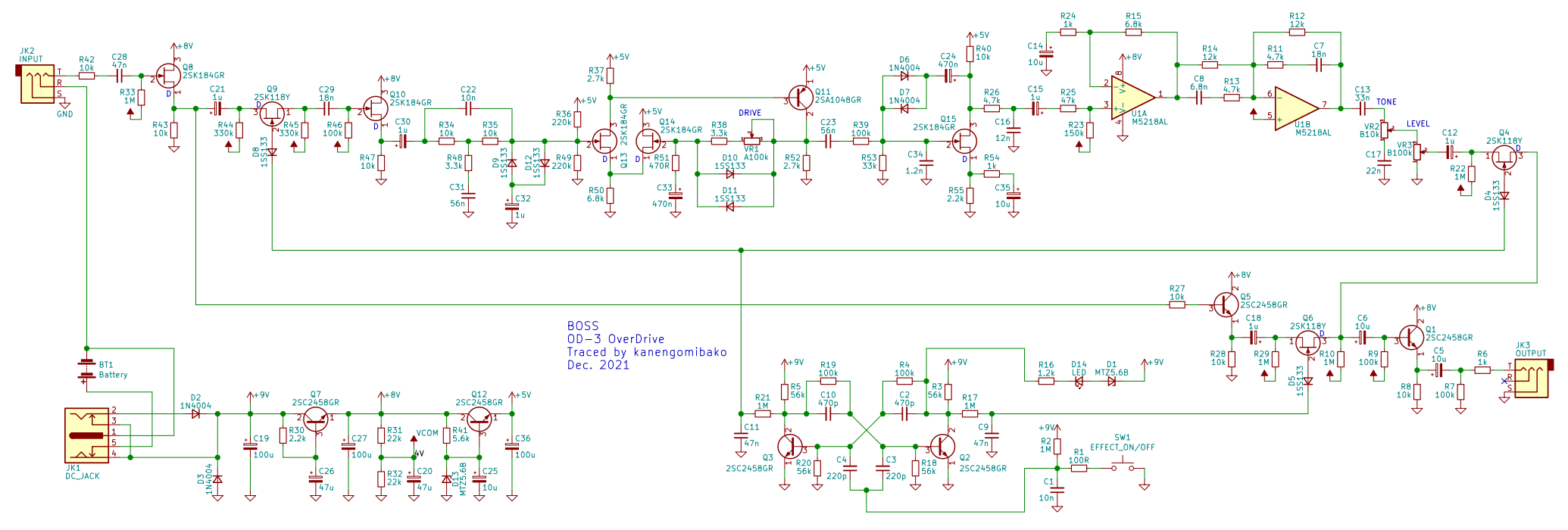

▽回路図
出回っている回路図との主な違いは、Q11～Q15あたりが低い電圧（実測4.6V）で動作させてあるというところです。このページの記載ではさらに低い電圧（4.1V）でオペアンプはNJM4558LDとなっており、おそらく仕様変更が行われたと考えられます。

▽シミュレーション

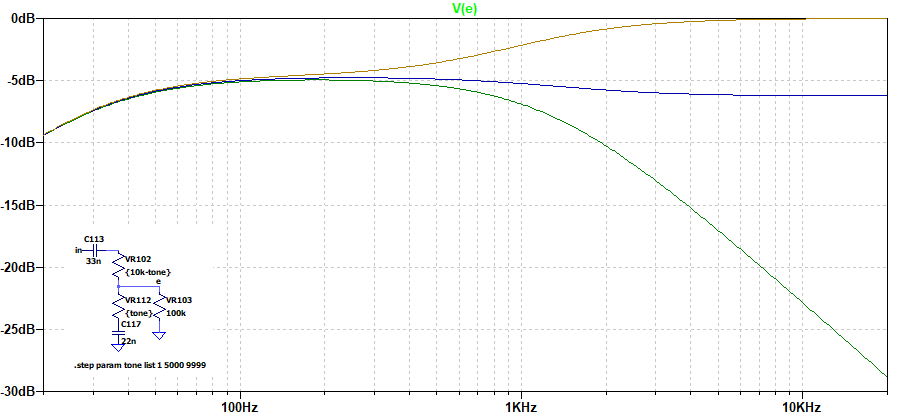

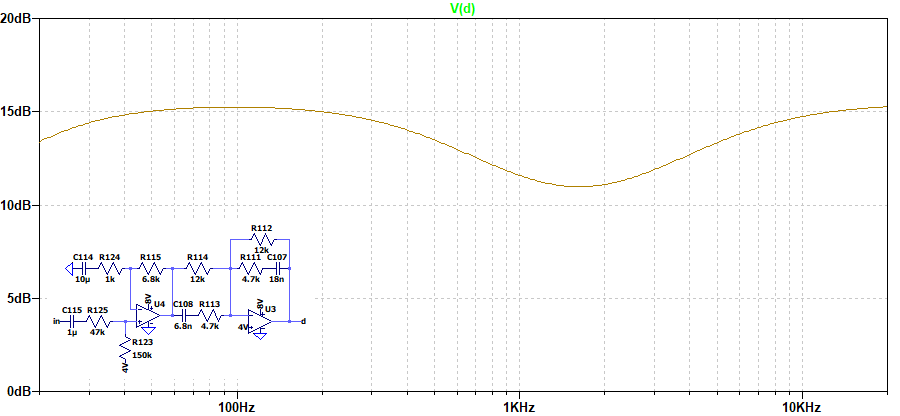

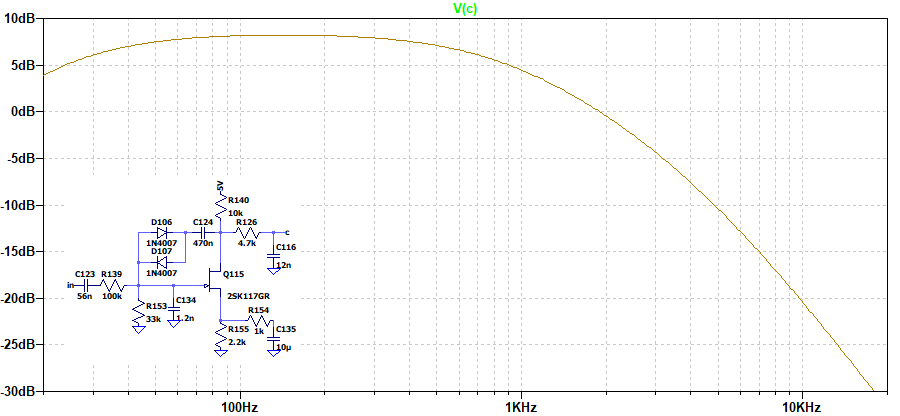

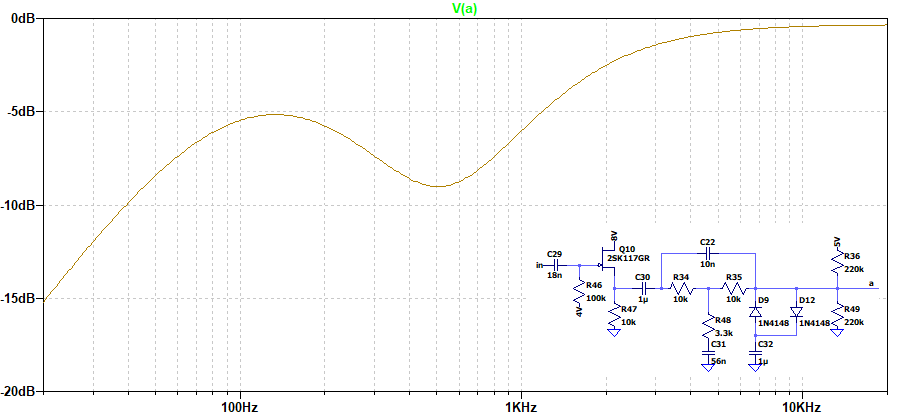

それぞれのブロック毎の周波数特性を貼り付けておきます。

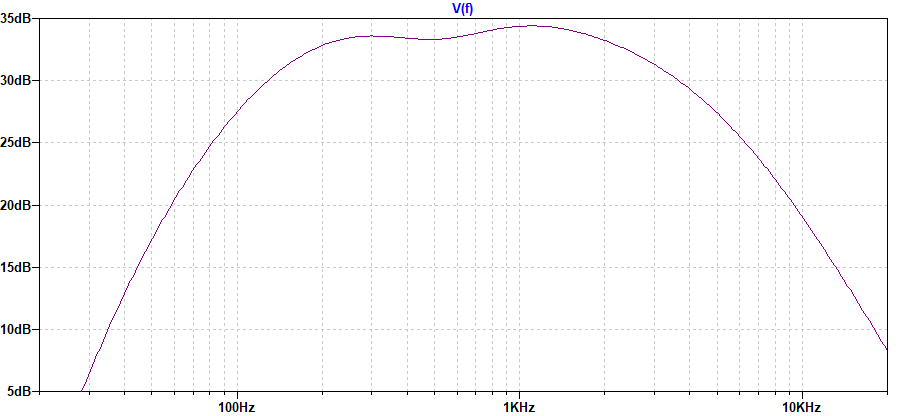

↓は上記全て通してのシミュレーションです（DRIVE50%、TONE50%）。
歪ませる前段階で500Hzあたりがカットしてあり、それが最終的にも表れています。この部分が音色を特徴づけるものとなっているのかもしれません。

※2SK184は2SK117のパッケージ違いのようです。2SK117と2SA1015のSpiceモデルはCQ出版社オンライン・サポート・サイトの「～モデルをLTSpiceに追加する」からダウンロードできます（会員登録が必要）。
