PT2399 周辺コンデンサ検討

2021年08月07日　カテゴリー：実験等

ADM変復調
　ADMとは、Adaptive Delta Modulation の略で、適応デルタ変調とも呼ばれます。これは、1ビット符号によりアナログ-ディジタルの変換を行うもので、多ビットによるものより装置を簡略化・低コスト化できます。

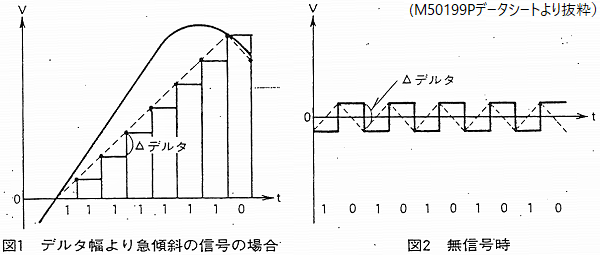

　ADMの原理は、信号周波数に対して十分に高い周波数でサンプリングすると、すべての隣接サンプル値間で、その変化値はほとんどある一定値以内になり、その変化値が正であるか負であるかの情報のみ（1ビット）符号化します。（図1参照）これがDM（デルタ変調）と呼ばれる方式です。しかし、このままでは図1の様な急激な立ち上がり信号のときでは、一定値だけの加減では追随できず（傾斜過負荷歪）、また、図2の様に無信号では大きな雑音源（粒子性雑音）となることがわかります。
　そこで一定値（デルタ）の幅を信号の状況に応じて適応的に制御し、図1の様な急激な傾斜をもつ信号のときは、デルタ幅を大きく、また図2の様な無信号時ではデルタ幅を小さくし、歪・S/Nを改善したものが、ADM方式と呼ばれます。

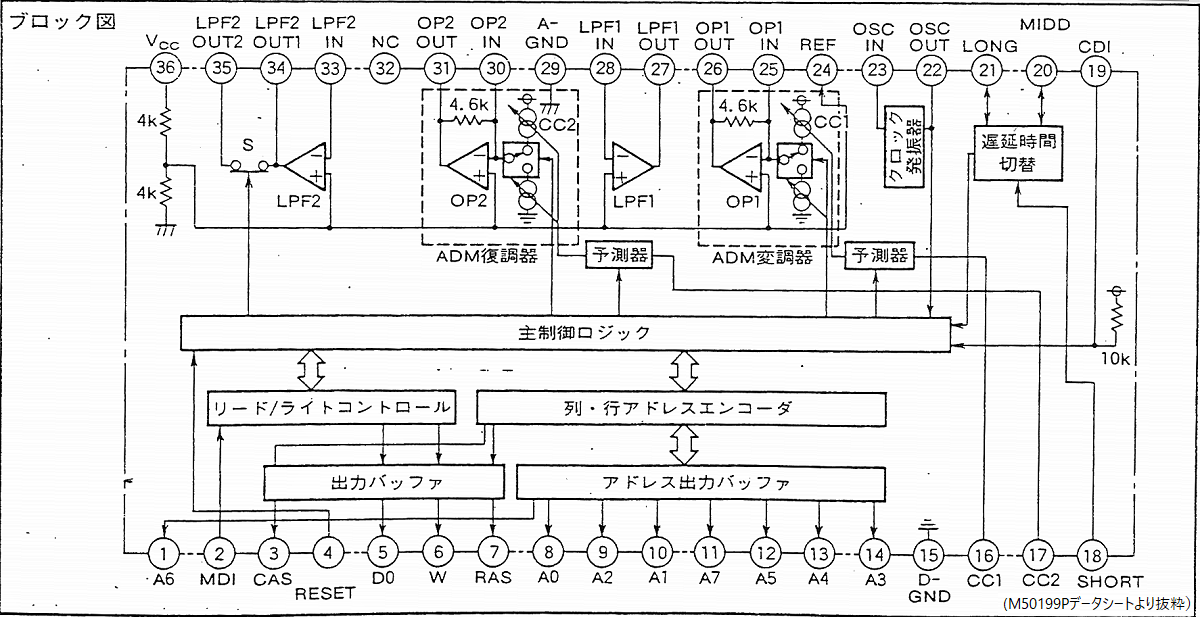

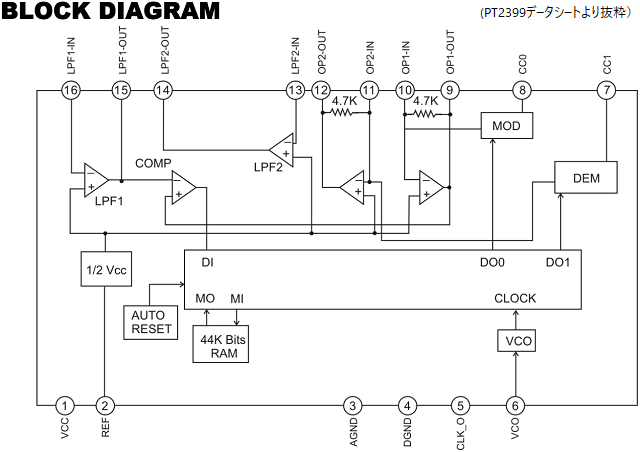

　M50199Pでは電流制御回路（CC1）、外付のコンパレータ、オペアンプ（OP1）で構成したミラー積分器によりADM変調（A-D変換）を行い、電流制御回路（CC2）、オペアンプ（OP2）で構成したミラー積分器により、ADM復調（D-A変換）を行います。

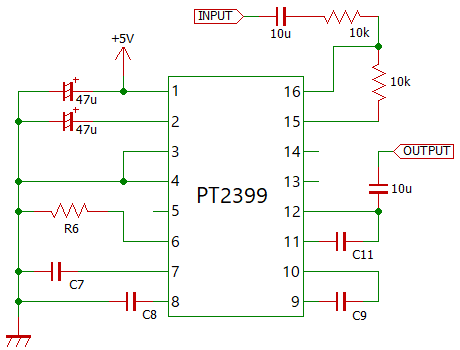

• 波形　R6 = 0Ω　C7 = C8 = 100nF　C9 = C11 = 100nF

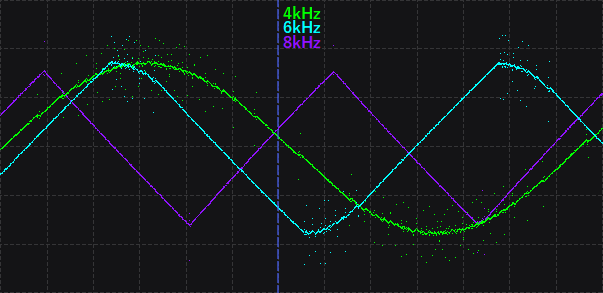

  各周波数の正弦波を入力した場合の出力波形です。

  8kHzではほとんど波形追従できなくなり、三角波となっています。



• スルーレート　R6 = 0Ω　C7 = C8 = 100nF

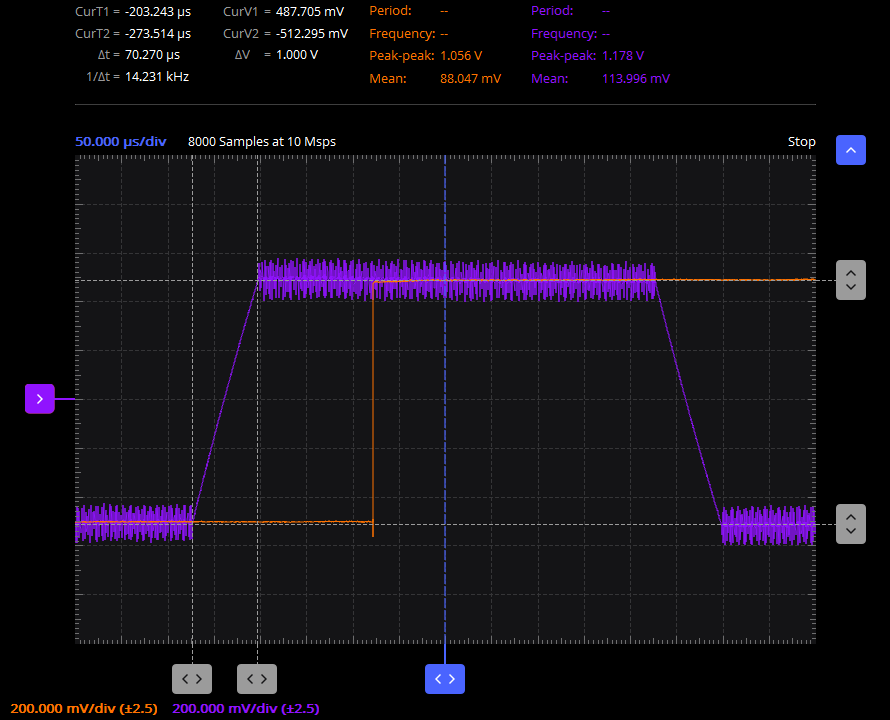

  今回の例でスルーレートと呼んでよいのかはわかりませんが、オペアンプでいうスルーレートにあたるものを算出してみます。1Vp-pの矩形波を入力しています（画像クリックで波形拡大表示）。

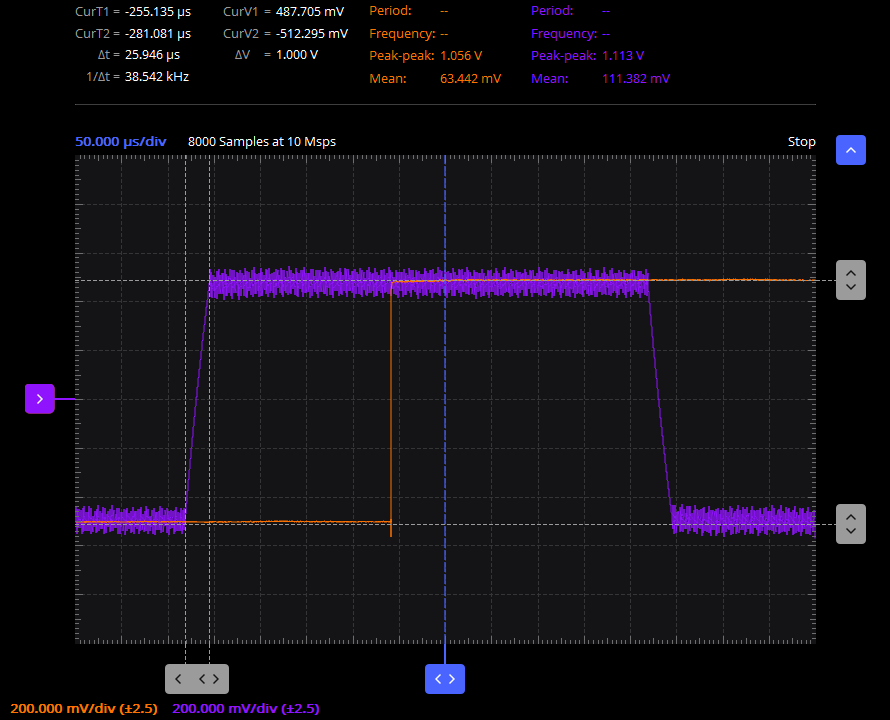

  　C9 = C11 = 10nF　0.039 V/μs
  　C9 = C11 = 47nF　0.014 V/μs

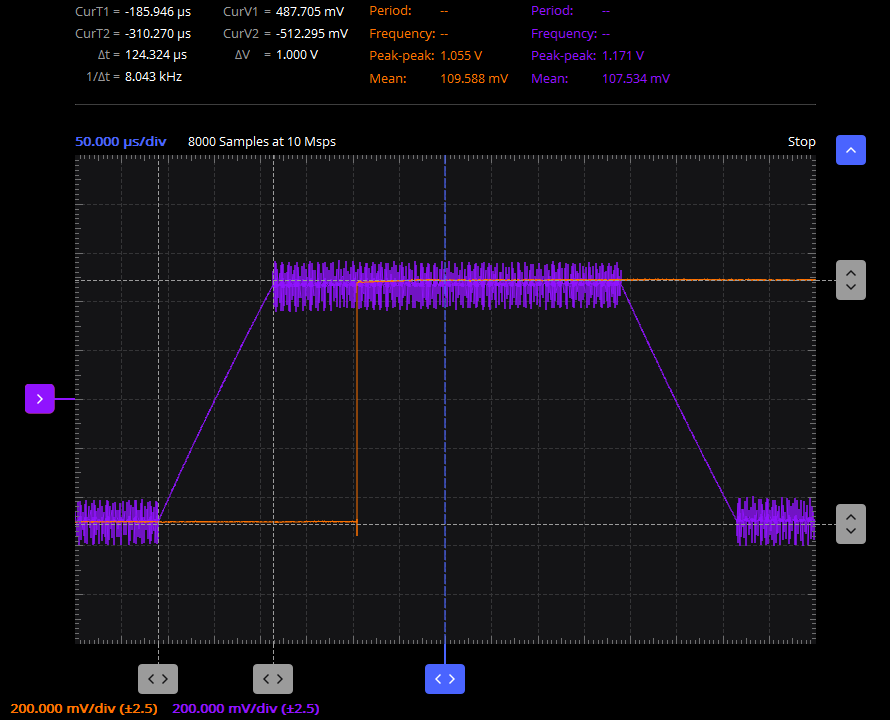

  　C9 = C11 = 100nF　0.0080 V/μs

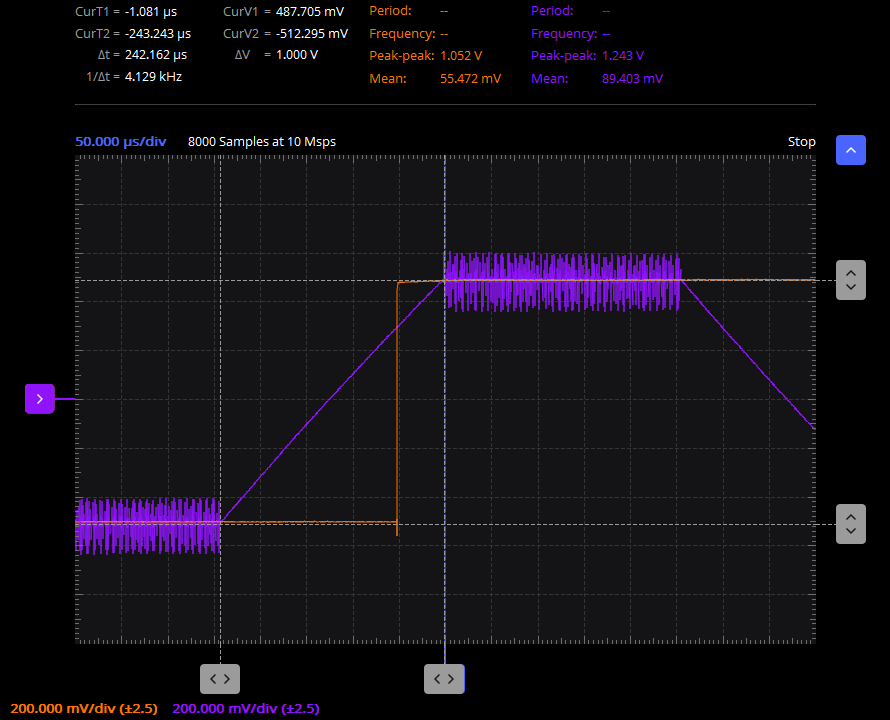

  　C9 = C11 = 220nF　0.0041 V/μs
  NJM4558が1V/μsなので、増幅しないことを考慮してもかなり遅いです。

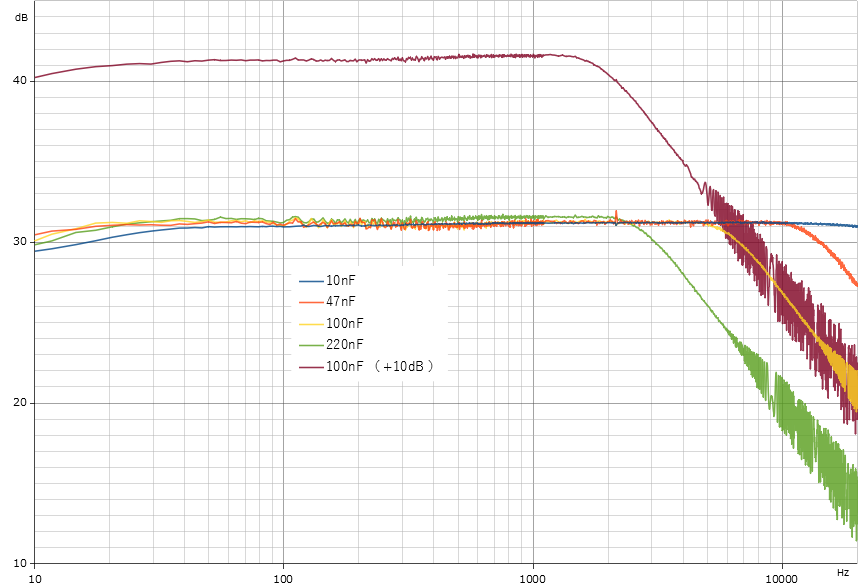

• 周波数特性　R6 = 0Ω　C7 = C8 = 100nF
  ディレイタイムを変えても周波数特性は変わらなかったので、最短ディレイタイムでのデータです。
  ▽C9 = C11　一つは入力レベル+10dB

  音量またはコンデンサ容量増加で波形追従できなくなり、高音域が劣化しやすくなることがわかります。

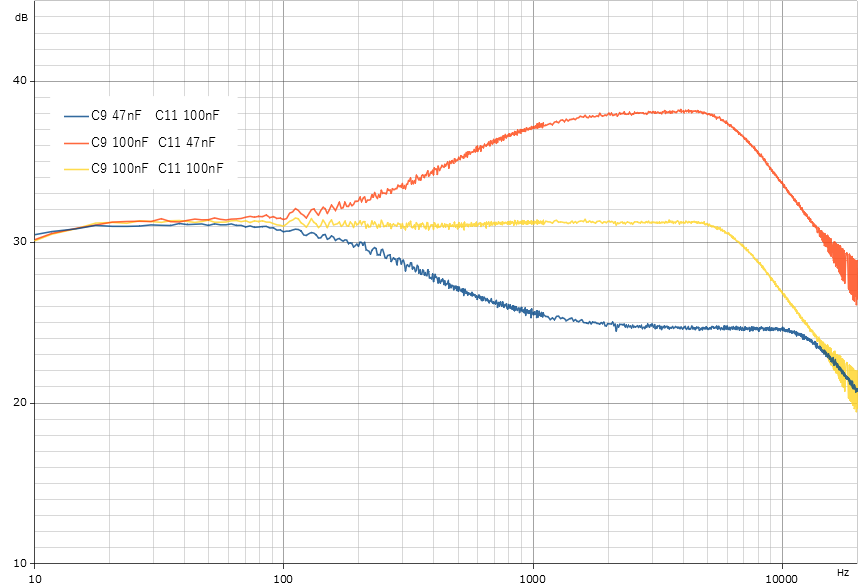

  ▽C9 ≠ C11 の場合

  低音域側と高音域側のバランスが崩れています。A-D変換とD-A変換の不整合が起こると考えられるので、無理にこの方法で音色を調整しない方がよいでしょう。

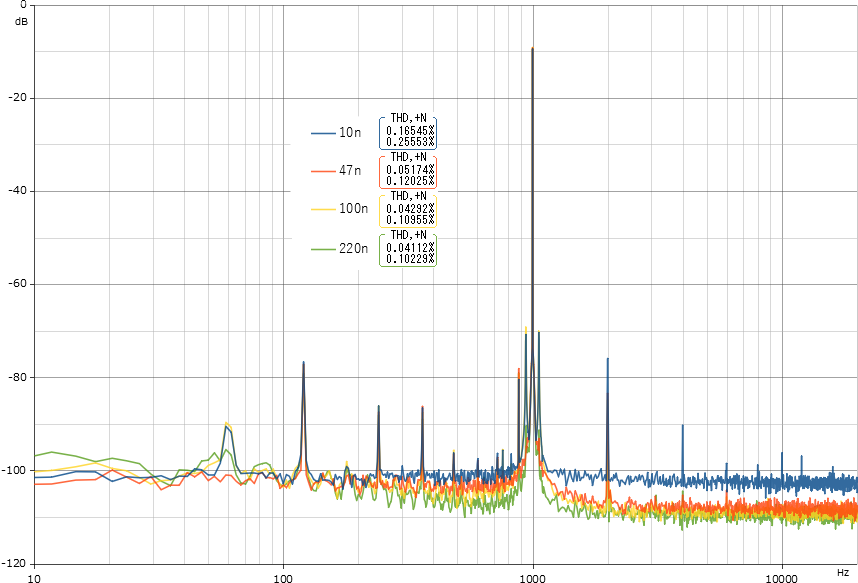

• ノイズ・歪率（1kHz正弦波を入力）　C7 = C8 = 100nF
  ▽R6 = 0Ω　C9 = C11

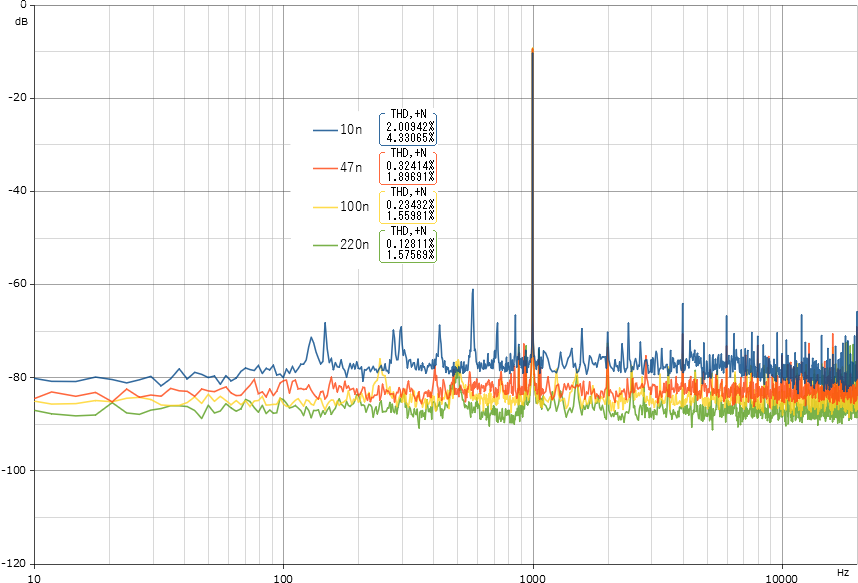

  ▽R6 = 22kΩ　C9 = C11

  10nF以外は微妙な差ですが、コンデンサ容量を減らすとノイズレベルが上がることがわかります。

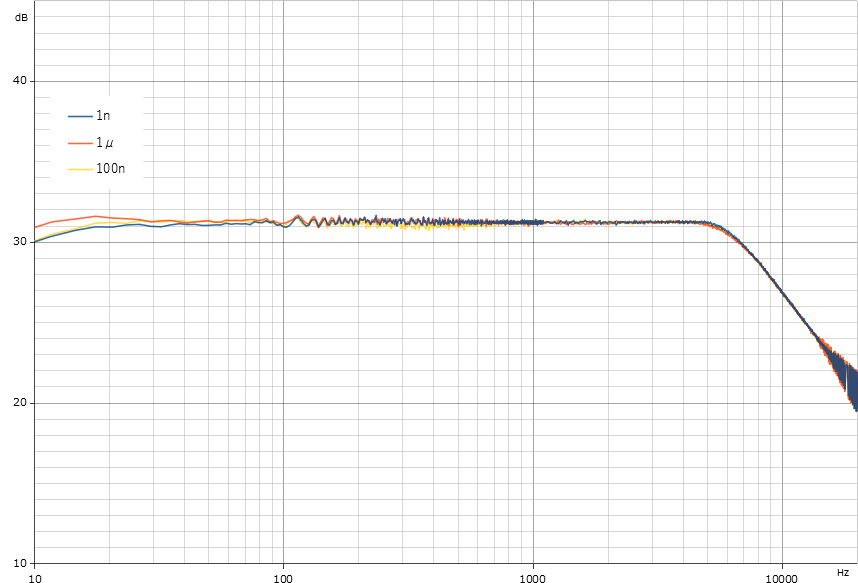

• 周波数特性　C9 = C11 = 100nF　C7 = C8

  特に差は認められませんでした。

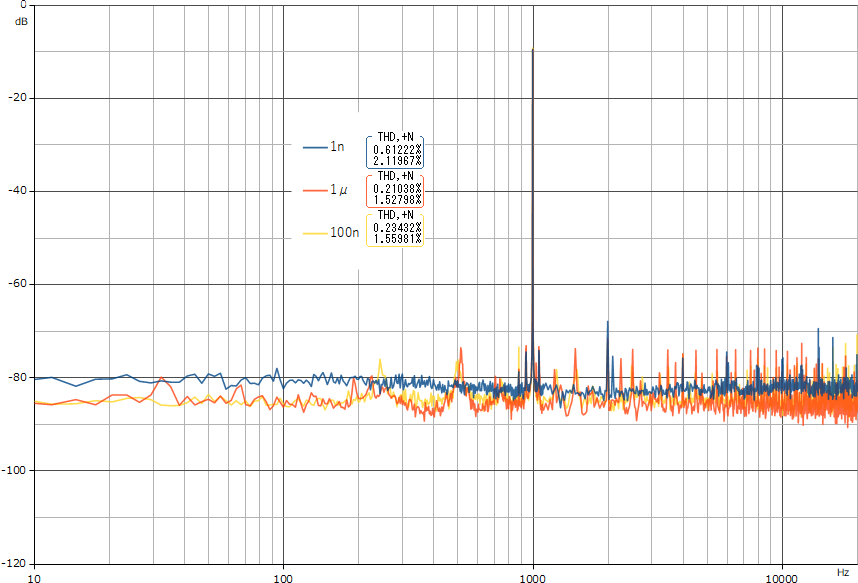

• ノイズ・歪率（1kHz正弦波を入力）　C9 = C11 = 100nF

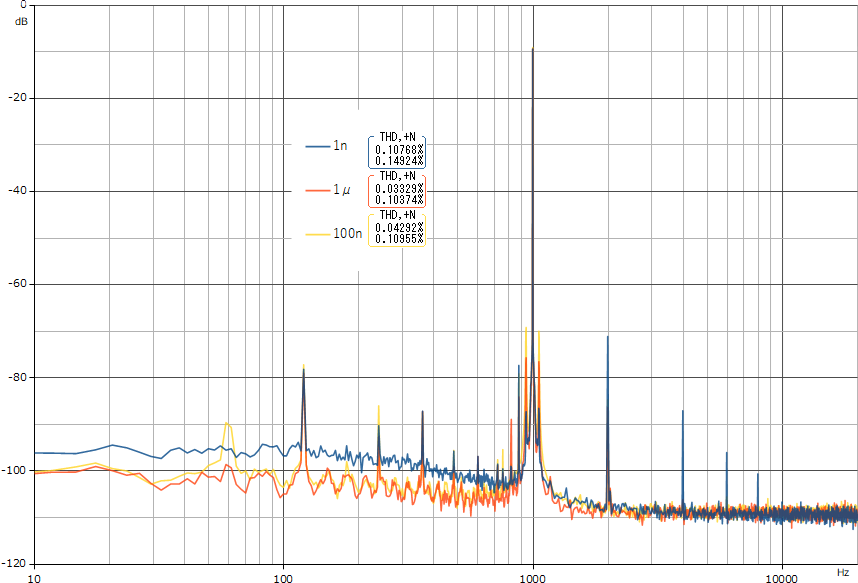

  ▽R6 = 0Ω　C7 = C8

  ▽R6 = 22kΩ　C7 = C8

  1μFと100nFはあまり差がありませんが、1nFだとノイズが増えて歪率が上がりました。

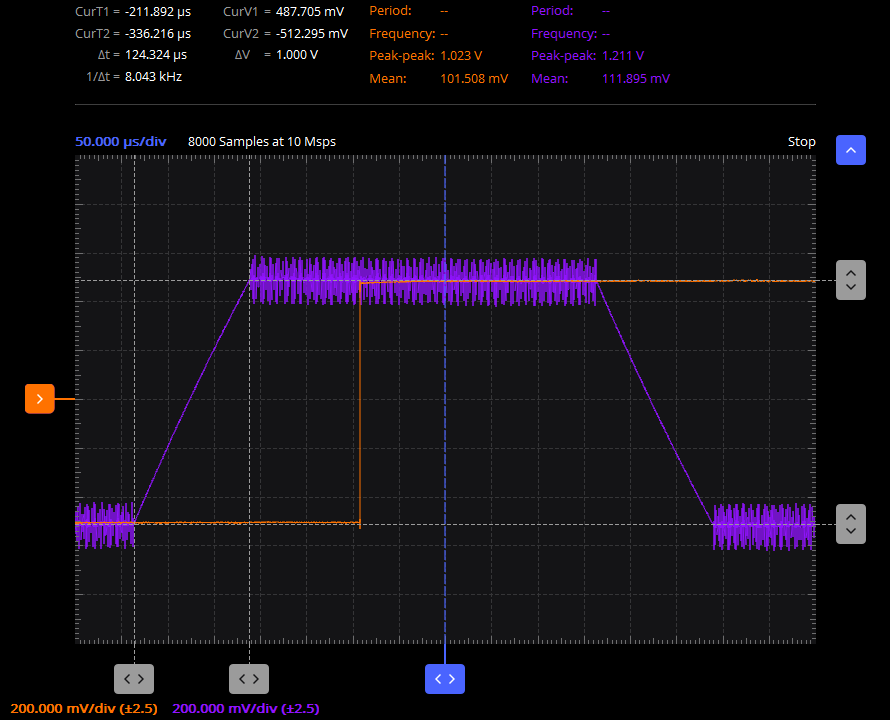

• スルーレート　C9 = C11 = 100nF （画像クリックで波形拡大表示）

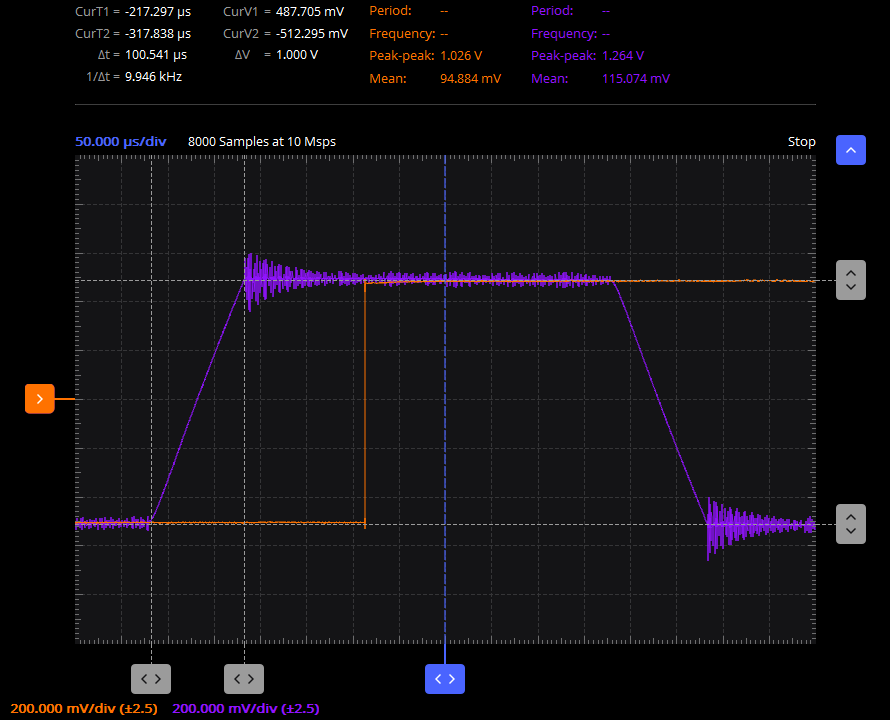

  　C7 = C8 = 1nF　0.0099 V/μs
  　C7 = C8 = 1μF　0.0080 V/μs
  1nFだと改善がありましたが、あまり効果は大きくありません。


• 9・10ピン間、11・12ピン間のコンデンサ
  容量値を大きくするほど低ノイズ化、高音域カットとなります。ディレイタイム、入力レベルをどの程度で考えるかにもよりますが、概ね47nF～100nFがよいでしょう。



• 7・8ピンに繋ぐコンデンサ
  ある程度大きい容量値が必要で、100nFあれば充分そうです。小型の積層セラミックコンデンサを使って問題ないと思います。
