ZOOM U-22 分解・特性測定

2020年01月16日　カテゴリー：修理・改造・解析

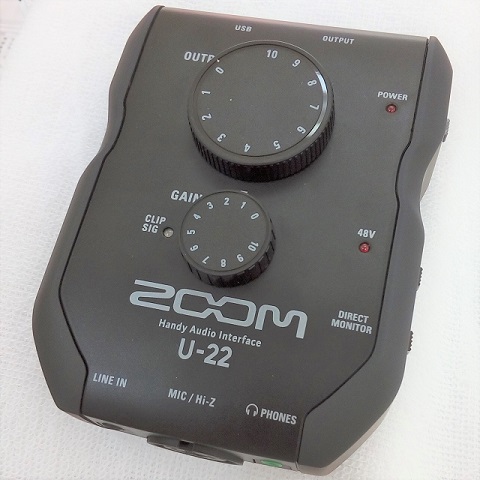

ZOOM U-22というオーディオインターフェイスを購入しました。分解・特性測定を行っておきます。

【分解】

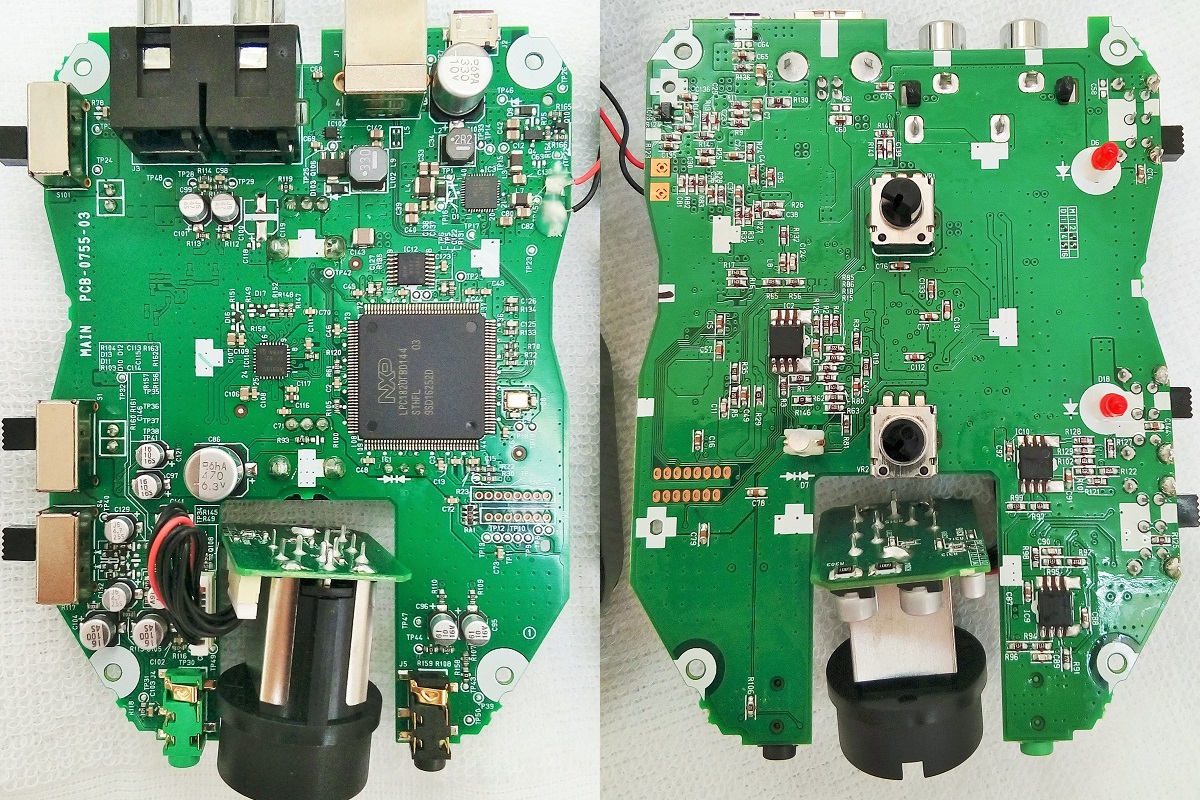

▽中身画像　ZOOM U-22 Handy Audio Interface Gut Shots

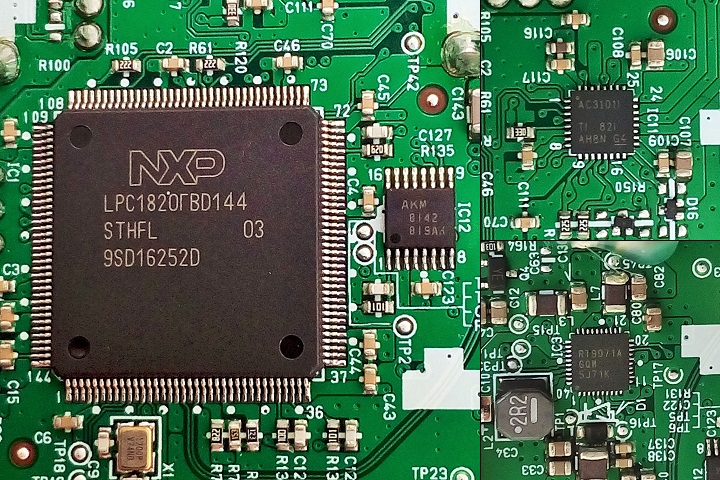

以下のICが確認できました。8ピンのオペアンプっぽいICの型番は読み取れませんでした。
・マイコン　LPC1820FBD144
・クロックジェネレータ　AK8142
・オーディオコーデック　TLV320AIC3101
・電源　RT9971

絶縁型DC-DCコンバータを使った電源ではなさそうですがローノイズです。アナログGNDとデジタルGND（と思われる部分）がところどころコンデンサで繋いであるのは、ノイズ対策なのかもしれません。

OUTPUTノブは0.5dB単位で動いているようなのでおそらくデジタル制御です。GAINノブは連続的な動きなのでアナログ回路だと思われます。
※LINE IN使用時GAINノブは無効

【特性測定】

PHONES出力からLINE IN入力へステレオケーブルを接続した状態で特性を測定しました。OUTPUTノブは10です。

Windowsの場合、コントロールパネルのZOOM U-22 Control Panel（またはC:\Program Files\ZOOM\U-22 Driver\zmu22audiocp.exe）から Sampling Rate を 96000 Hz に設定しておきます。

＜PHONE出力＞
最大無歪出力: 約 0.7 Vrms （OUTPUTノブ 10、WaveGene振幅 -5.5dB）
出力インピーダンス: 10 Ω （マニュアルより）

＜LINE IN入力＞
最大無歪入力: 約 0.75 Vrms （CLIP SIGランプが赤に点灯）
入力インピーダンス: 22 kΩ （マニュアルより）

＜WaveGene設定＞
サンプリング周波数: 96000　ビット長: 24　チャンネル数: Stereo
・歪率測定　サイン波　100Hz　1kHz　10kHz　FFT用に最適化（FFTサンプル数16384）　-6dB
・周波数特性測定　ユーザー波形　FLATSWEEP_016384.WAV　-6dB

※WaveGeneサイトにあるサンプリングレート48kHzのユーザー波形サンプルを使っています。本来は96kHz用の波形を用意すべきですが、20kHz以上の周波数も問題ないようなのでそのまま利用しています。

＜WaveSpectra設定＞
Avg: 300
[FFT]　サンプルデータ数: 16384　窓関数: なし（矩形）
[再生/録音]　フォーマット: 96000 s/s 24 bit Stereo

※DELL製PCでドライバをMMEにした場合、周波数特性が乱れました（別の東芝製PCでは問題なし）。PCやドライバとの相性があるのかもしれません。

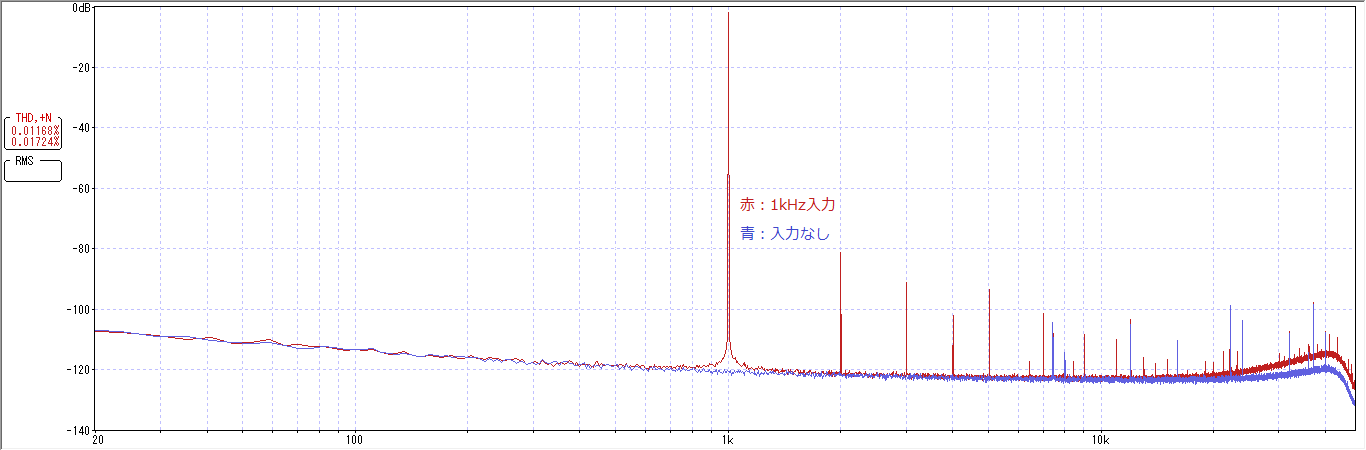

▽ノイズレベル（POWER SOURCE: USB）

入力なしの時でも高域にいくつかピークが見えますが、特に問題ないでしょう。電池駆動でもほぼ同じ結果でした。

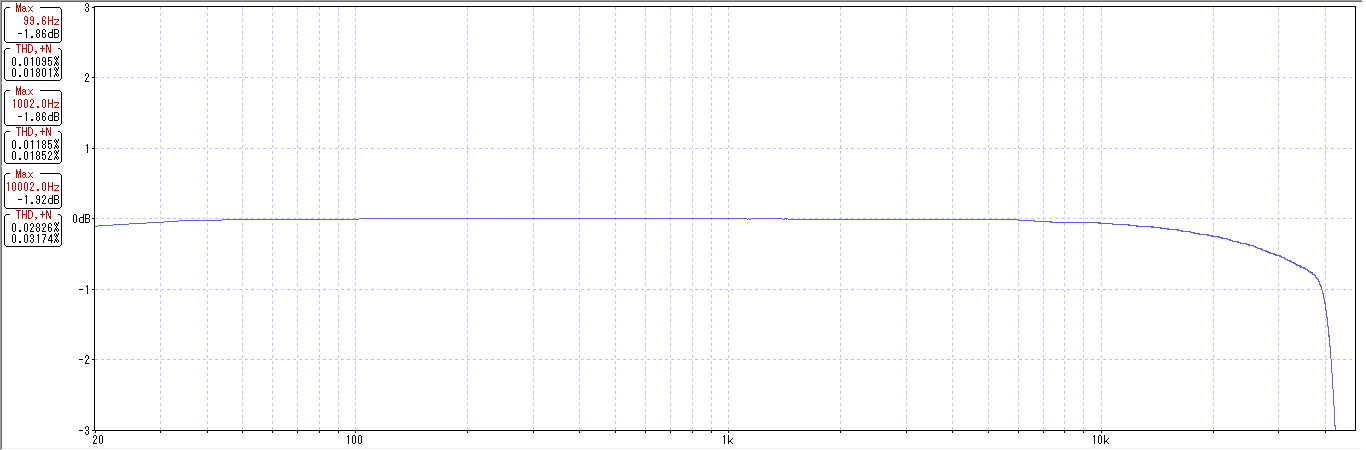

▽歪率・周波数特性

マニュアルの周波数特性には±2 dB（20 Hz - 40 kHz）と記載がありますが、それよりも良いのではないかと思います。
