Bumper crop studio　HEY VIBE

2008年03月13日　カテゴリー：自作エフェクター（アナログ）


Bumper crop studioのHEY VIBEです。

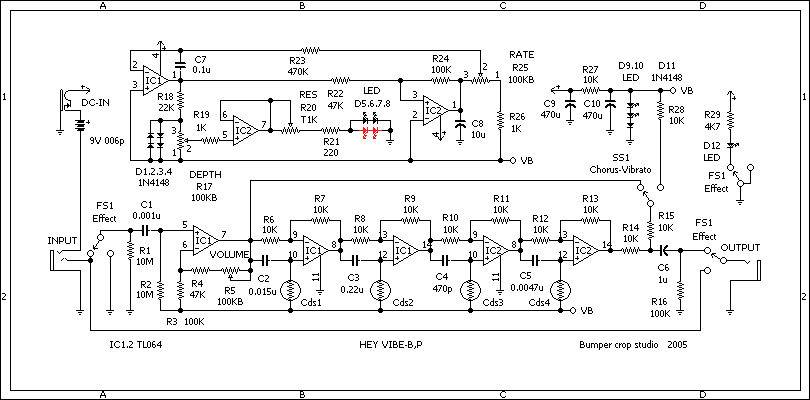

▽回路図（入手できなくなったようなのでアップしておきます。2016年11月）
※Easy Vibeの回路図を参考に、LEDの向きを訂正（2017年3月）

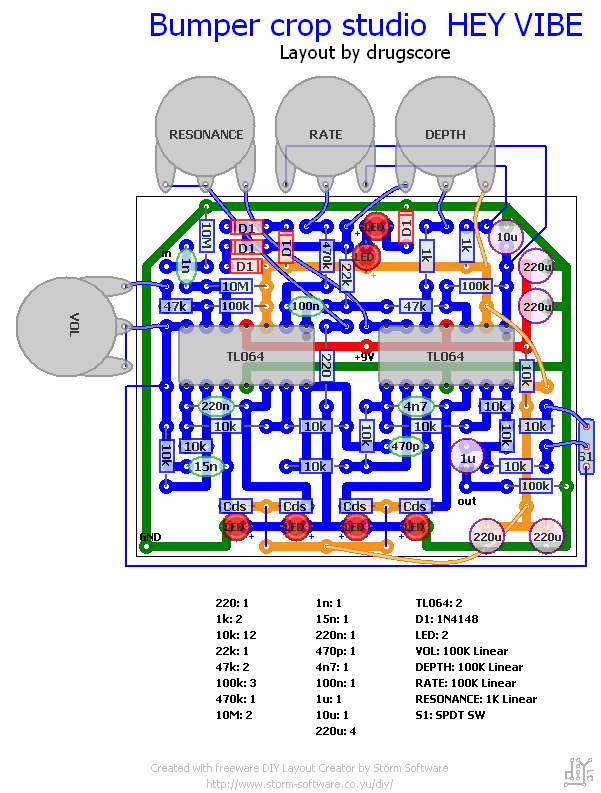

▽レイアウト

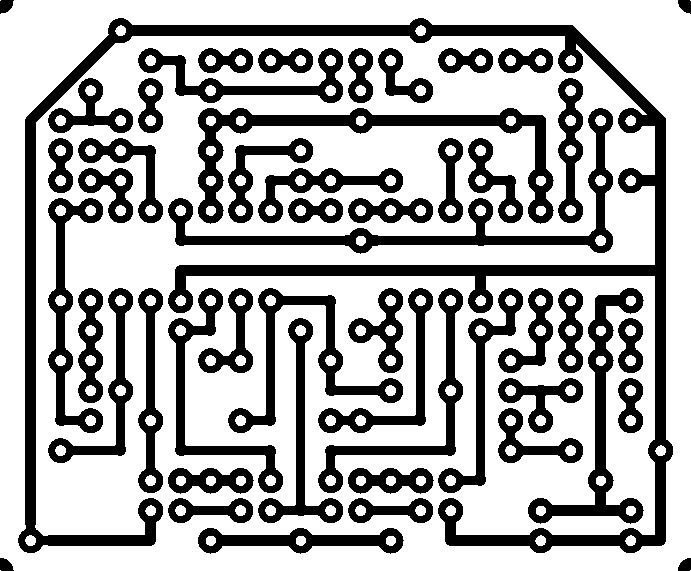

▽PCB（横58.4mm縦48.3mm）

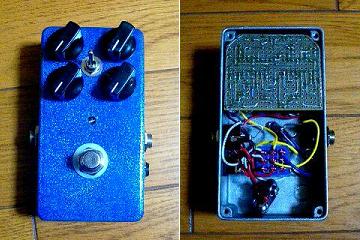

強引にMXRサイズに詰め込んでみました。小さいLED/Cdsじゃないと無理そうです（LED/Cdsの製作記はこちら）。しかもスイッチがあるので裏蓋も削ってなんとかしました（下写真参照）。

実は去年既に完成してたんですが、コーラスモードがいまひとつだったのでしばらく放置していました。変調感が強い気がします。まぁでもこんなもんだと思ってあきらめます。ビブラートモードはなんともいえないすごい音ですね。Bumper crop studioのサウンドサンプルの通りです。

ついに面倒になってラベルも貼ってないです。そのうちボリュームとレゾナンスをなくして組み込みなおすかもしれません。

（2016年11月9日回路図・PCB追加）
